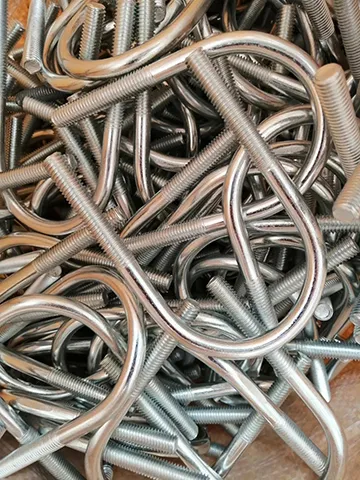

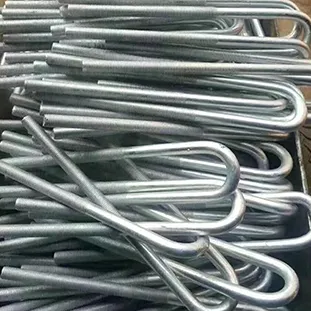

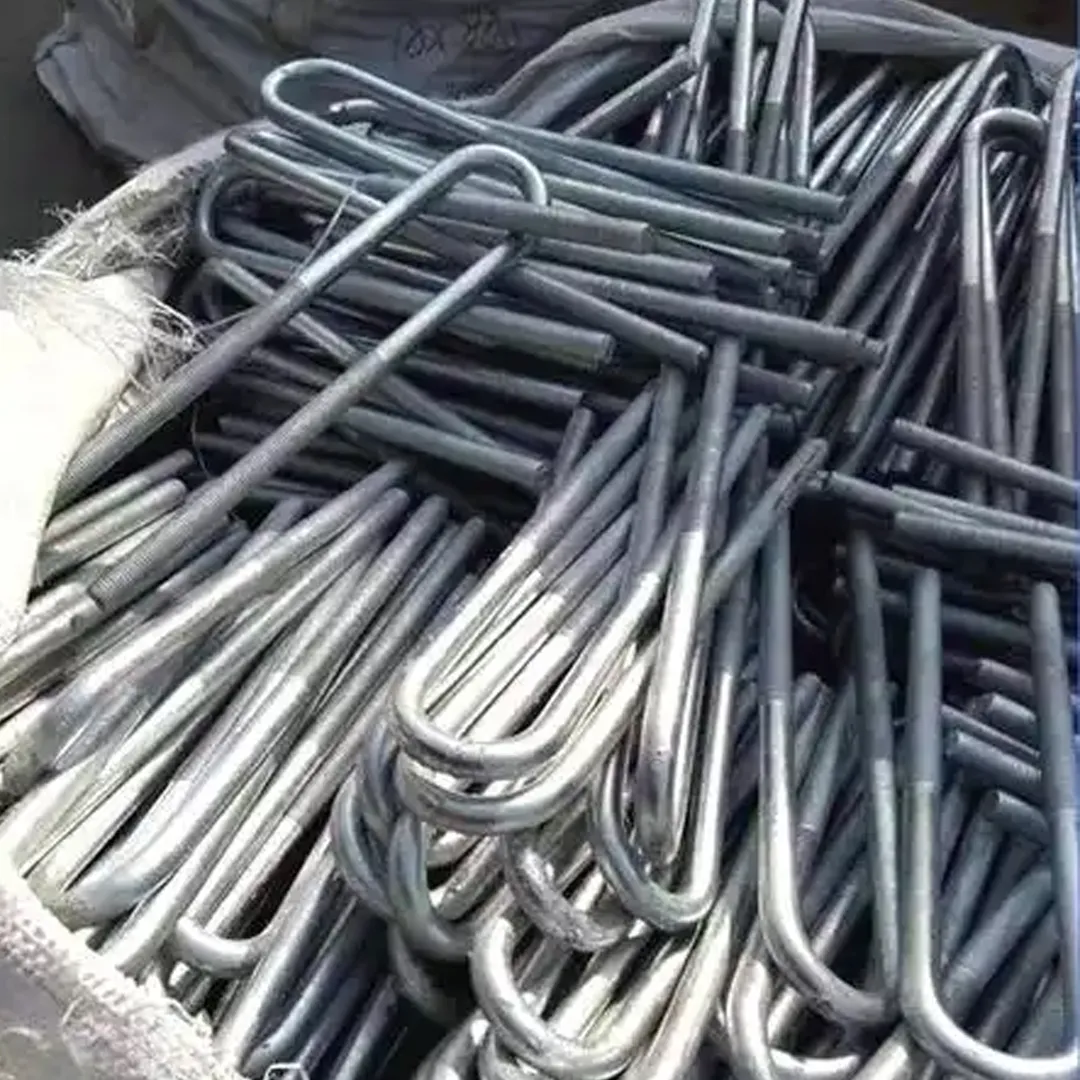

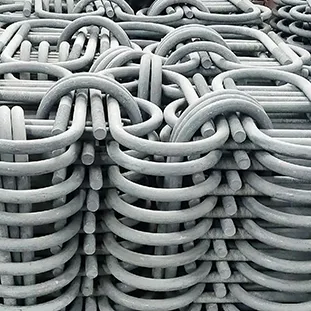

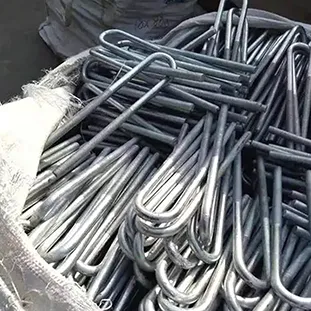

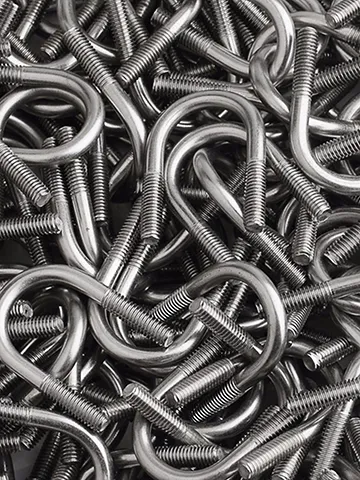

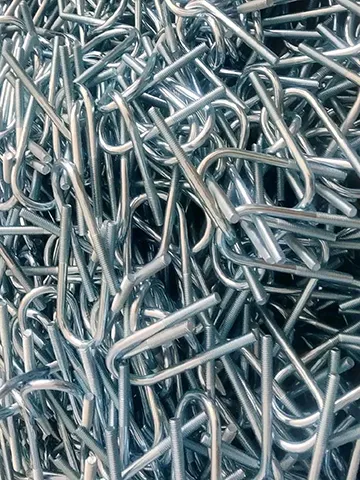

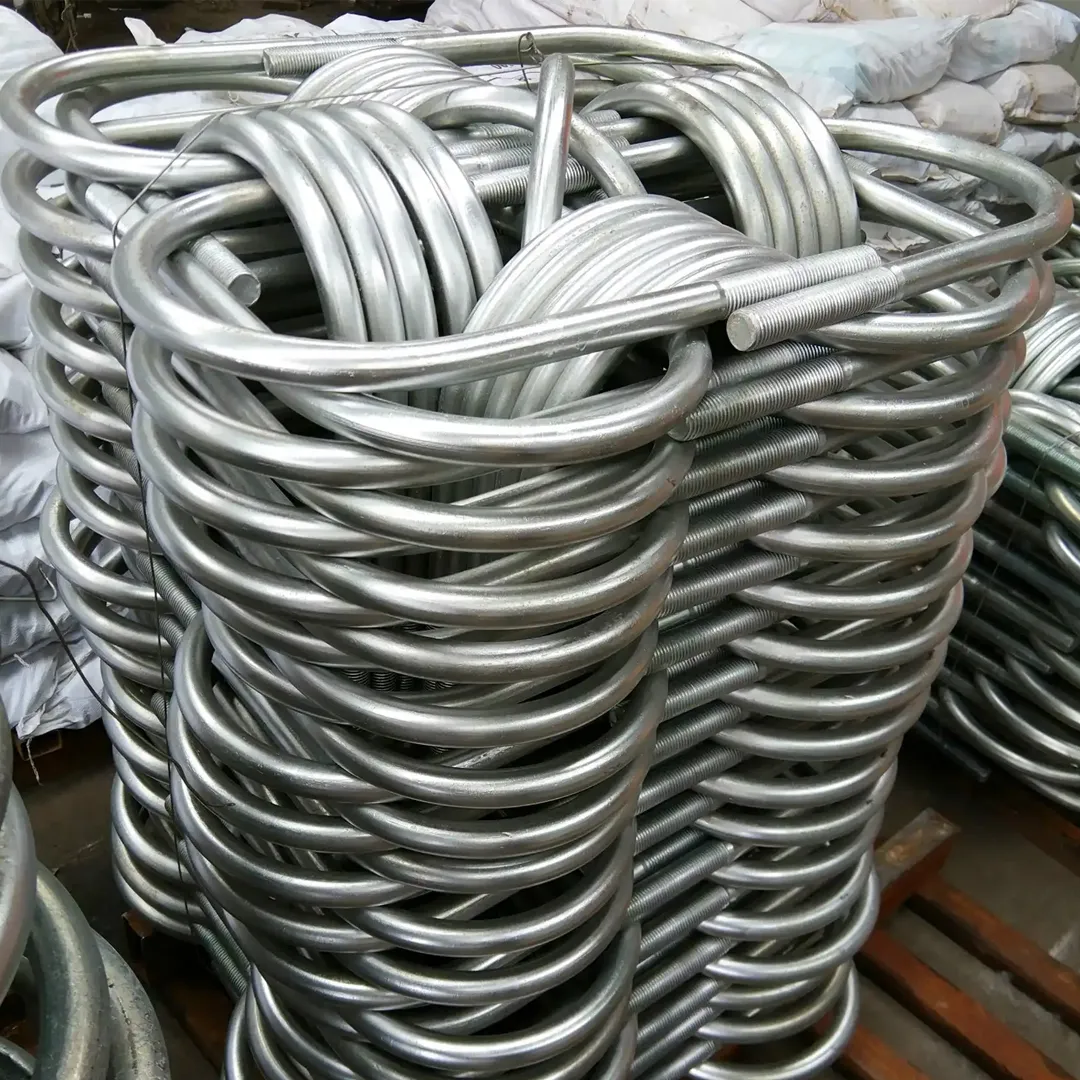

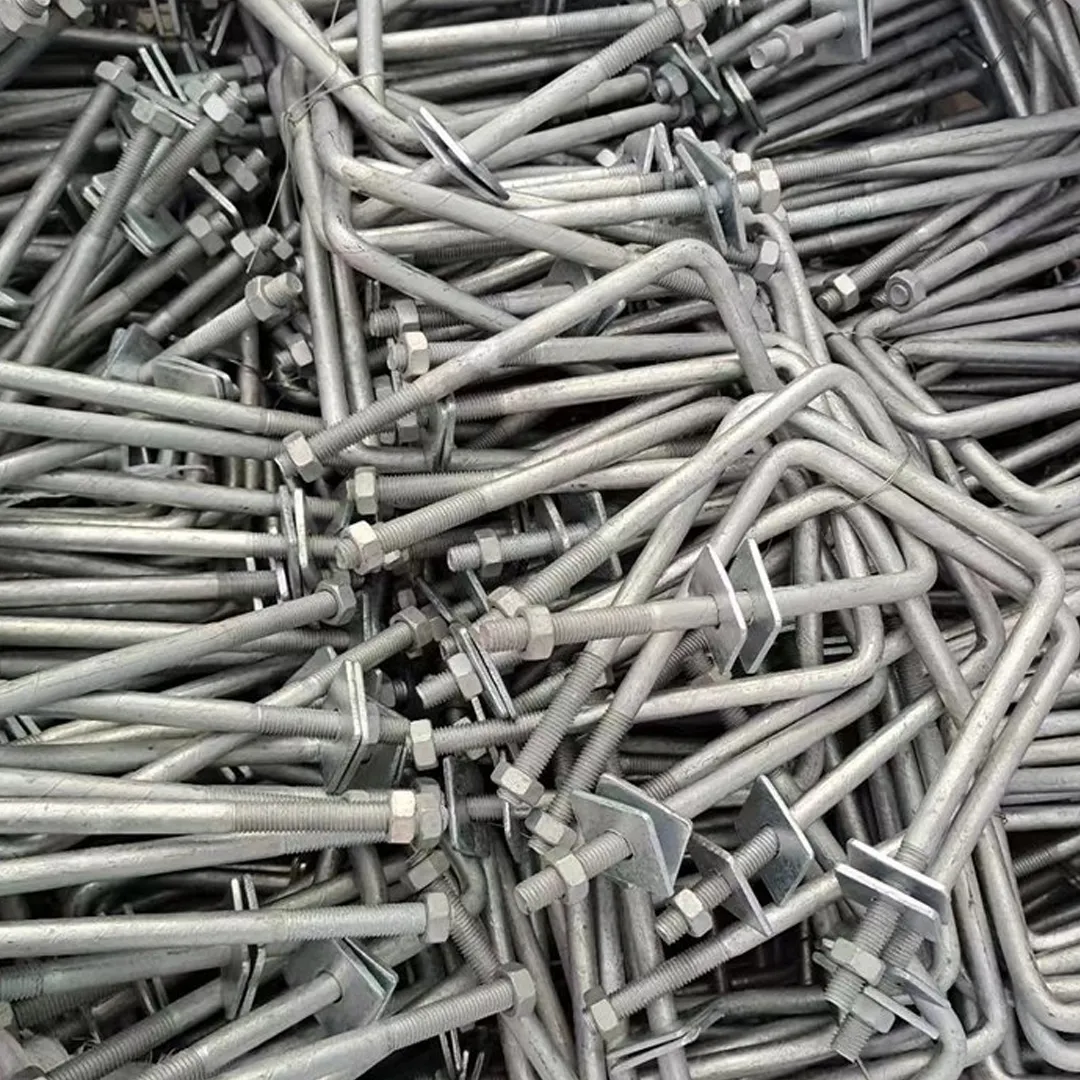

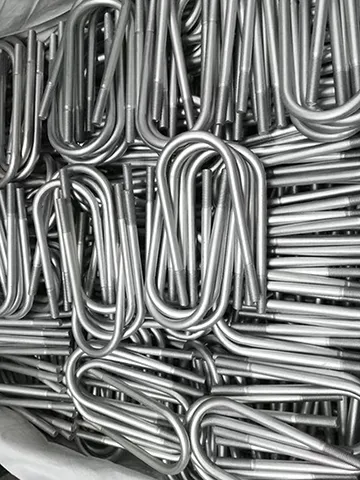

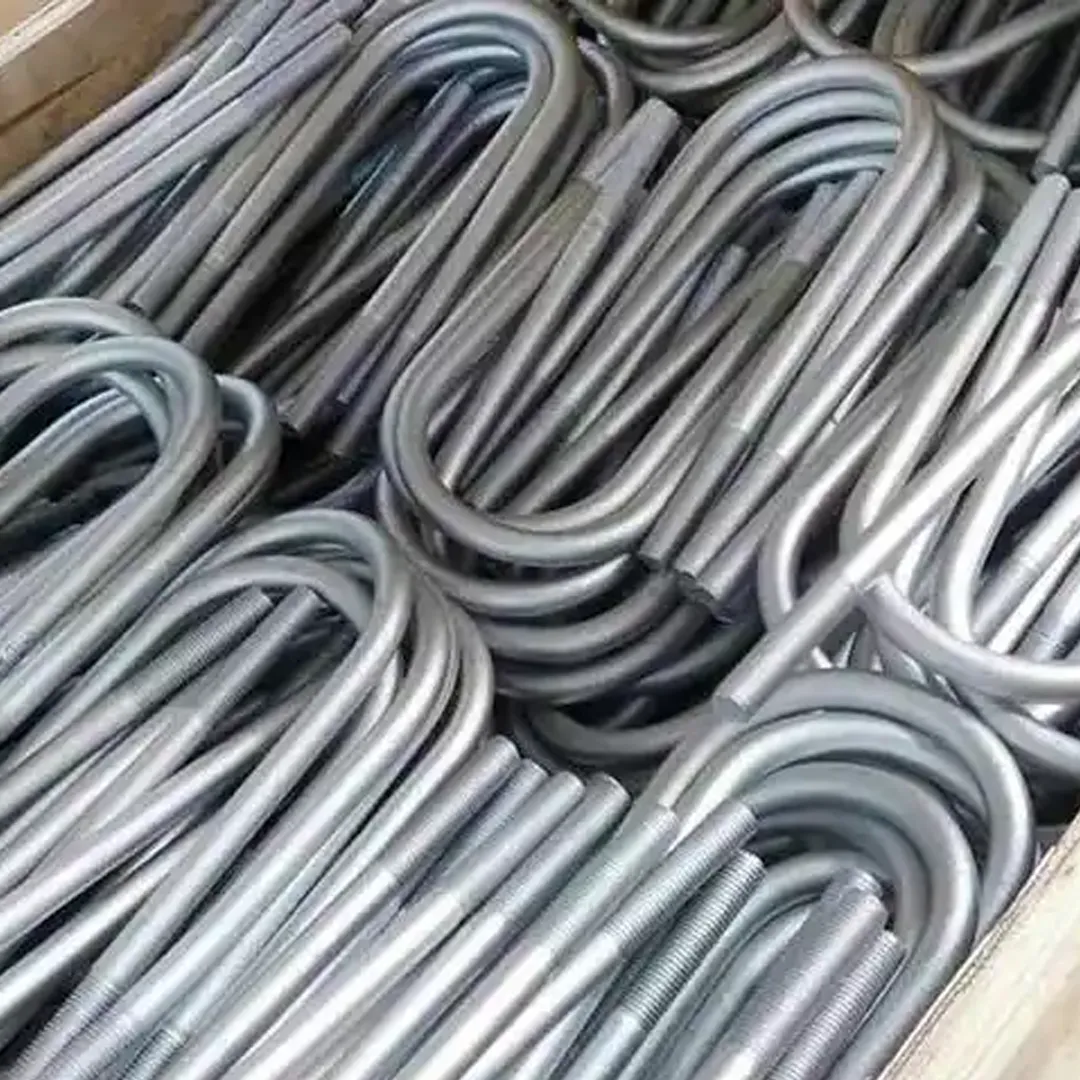

U-bolt för solar rack

DeU-bolt för solar rackär en specialiserad fästkomponent utvecklad för att ansluta stålrör, rörformade stöd och tvärbalkar som används i solcellsmonteringskonstruktioner. Till skillnad från standardbultar som säkrar komponenter genom plana kontaktytor, sveper en U-bult runt rörets ytterdiameter, vilket skapar en mer balanserad och säker anslutning.

Denna design ökar kontaktytan mellan fästelementet och röret samtidigt som lastfördelningen genom hela anslutningen förbättras. Som ett resultat blir enheten mer motståndskraftig mot vibrationer, vindinducerade rörelser och långvarig strukturell utmattning.

Produkten används i stor utsträckning i markmonterade solgårdar, solcellsanläggningar på taket, solcellscarportar, PV-konstruktioner för jordbruket och olika stödramverk av stål där rörstabilitet är avgörande.

Höghållfasta material för strukturell tillförlitlighet

Varje U-bult är tillverkad med premiumQ255B (S235JR) kolstålger utmärkt draghållfasthet, duktilitet och motstånd mot upprepad belastning.

För att klara tuffa utomhusmiljöer kan ytan efterbehandlas med antingenVarmförzinkningellerZAM (Zink-Aluminium-Magnesium) beläggning, bildar ett hållbart skyddande lager mot fukt, ultraviolett strålning, saltspray och atmosfärisk korrosion.

Dessa korrosionsbeständiga beläggningar hjälper till att bibehålla långtidsfästningsprestanda samtidigt som de minskar underhållskraven under solcellssystemets livslängd.

Precisionstillverkning för konsekvent prestanda

Varje U-bult tillverkas genom en helt kontrollerad tillverkningsprocess som kombinerar automatisk bockning, precisionsgängrullning, dimensionsinspektion och ytbehandling.

Jämfört med konventionell gängskärning behåller valsade gängor stålets kontinuerliga kornstruktur, vilket ger förbättrad utmattningsmotstånd och mjukare ingrepp med muttrar under installationen.

För att säkerställa konsekvent produktkvalitet genomgår varje produktionssats inspektioner för:

- Övergripande mått

- Rörböjningsradie

- Trådnoggrannhet

- Ytbeläggningskvalitet

- Klämkonsistens

Denna standardiserade produktionsprocess garanterar utmärkt utbytbarhet och pålitlig installation över storskaliga solenergiprojekt.

Anpassade lösningar för olika monteringssystem

Eftersom solcellsmonteringssystem varierar i strukturell konfiguration erbjuder Energet Solar omfattandeOEM och ODM anpassningstjänster.

Tillgänglig anpassning inkluderar:

- Kompatibilitet med rördiameter

- U-bults längd

- Trådspecifikation

- Ståldiameter

- Galvaniserad beläggningstjocklek

- ZAM-beläggningsalternativ

- Speciell böjradie

- Förpackningskrav

Vårt ingenjörsteam kan rekommendera lämpliga specifikationer baserat på konstruktionsritningar, belastningsförhållanden och projektkrav.

Tekniska specifikationer

Ingenjörsprincip

Varför U-bultar presterar bättre på rörformiga strukturer

Till skillnad från platta fästelement som endast applicerar kraft genom begränsade kontaktpunkter, omger en U-bult röret och fördelar klämbelastningen över en mycket större yta.

Denna konfiguration ger ett mer enhetligt kontakttryck, vilket hjälper till att minska lokal spänningskoncentration som annars kan deformera röret eller lossa anslutningen med tiden.

För solcellskonstruktioner som utsätts för kontinuerlig vindbelastning och termisk expansion bidrar denna balanserade kraftfördelning till större strukturell stabilitet och lägre underhållskrav.

Hur klämkraften bibehålls

En korrekt installerad U-bult genererar förspänning när muttrarna dras åt. Denna förspänning skapar tillräcklig friktion mellan röret och den bärande strukturen, vilket förhindrar oönskade rörelser under normal drift.

Eftersom vind-, vibrations- och temperaturförändringar upprepade gånger påverkar solcellsmonteringssystemet, blir det viktigt att bibehålla konsekvent förspänning för att bevara anslutningens integritet.

Av denna anledning är korrekt val av bultstorlek, exakt gängingrepp och kontrollerat åtdragningsmoment alla viktiga faktorer som påverkar långtidsprestanda.

Produktapplikationer

Markmonterade solkraftverk

Används för att fästa runda stålrör och konstruktionselement i solcellsprojekt i allmännyttiga skala där hög strukturell hållfasthet och långvarig hållbarhet krävs.

Solcellssystem på taket

Ger stabil infästning mellan rörformade stöd och monteringsramar samtidigt som rörelser orsakade av vindvibrationer och termisk expansion reduceras.

Solar carport strukturer

Säkerställer tillförlitlig rörfixering genom hela parkeringstakens ramverk, bibehåller strukturell styvhet under fordonsbelastning och utomhusmiljöförhållanden.

Stålkonstruktionsprojekt

Lämplig för industribyggnader, lager, jordbruksanläggningar och olika applikationer av stålramverk som kräver hållbara rörfästningslösningar.

Jordbruk och landsbygdens PV-system

Idealisk för solceller i växthus, boskapshus, bevattningsanläggningar och andra jordbruksstrukturer som använder stålrörsstöd.

Att välja rätt U-bult för ditt projekt

Att välja rätt U-bult är avgörande för den strukturella prestandan hos ett fotovoltaiskt monteringssystem. Istället för att endast välja efter bultdiameter bör ingenjörer utvärdera flera installations- och miljöfaktorer för att säkerställa långsiktig tillförlitlighet.

Matcha rördiametern

U-bultens inre radie ska noga matcha rörets ytterdiameter.

En överdimensionerad U-bult kan minska klämkraften och tillåta rörelse under vindinducerade vibrationer, medan en underdimensionerad U-bult kan försvåra installationen och införa överdriven spänning i både fästelementet och röret.

Välj lämplig styrka

Olika anslutningspunkter bär olika strukturella belastningar.

Primära lastbärande delar kräver vanligtvis större bultdiametrar och material med högre hållfasthet, medan sekundära stödelement kan använda standardspecifikationer. Rätt val förbättrar både säkerheten och kostnadseffektiviteten.

Tänk på installationsmiljön

Miljöförhållanden har en betydande inverkan på fästelementens livslängd.

VarmförzinkadU-bultar är lämpliga för de flesta solcellsprojekt i inlandet.

ZAM-belagdU-bultar ger förbättrad korrosionsbeständighet för kustnära, hög luftfuktighet eller salthaltiga miljöer där långvarig exponering accelererar korrosion.

Verifiera trådkompatibilitet

Se till att muttrar, brickor och gängspecifikationer är helt kompatibla med den valda U-bulten. Korrekt matchning förbättrar förspänningskonsistensen och minskar risken för gängskador under installationen.

Installation bästa praxis

Korrekt installation är avgörande för att bibehålla långsiktig strukturell stabilitet.

Innan installation, kontrollera att U-bulten passar rördiametern och att alla kontaktytor är rena och fria från skräp. Placera U-bulten symmetriskt runt röret för att uppnå balanserat klämtryck.

Vid åtdragning, växla mellan båda muttrarna istället för att dra åt ena sidan helt först. Detta hjälper till att fördela förspänningen jämnt och förhindrar ojämn belastning eller deformation av röret.

Efter att solcellskonstruktionen har utsatts för sina initiala driftsförhållanden, rekommenderas en rutinmässig vridmomentinspektion för att bekräfta att anslutningen förblir säker.

Vanliga installationsmisstag

Även högkvalitativa fästelement kan misslyckas om de installeras felaktigt. Att förstå vanliga misstag hjälper till att minska underhållskostnaderna och förbättra den långsiktiga tillförlitligheten hos solcellsmonteringssystemet.

Tekniska överväganden

Förstå Preload

Det primära syftet med att dra åt en U-bult är att generera förspänning snarare än att bara sammanföra två komponenter.

En tillräcklig förspänning skapar friktion mellan röret och den bärande strukturen, vilket förhindrar rörelse orsakad av vindbelastningar, utrustningsvibrationer eller termisk expansion. Att bibehålla denna förspänning under hela installationens livslängd är en av nyckelfaktorerna som påverkar anslutningens tillförlitlighet.

Lastöverföring i solcellsmonteringssystem

I solcellskonstruktioner utsätts U-bultar för en kombination av statiska och dynamiska belastningar.

Typiska lastförhållanden inkluderar:

- Vindlyft som verkar på solpaneler

- Snölast i kallt klimat

- Termisk expansion och sammandragning av stålelement

- Dagliga vibrationer orsakade av miljöförändringar

- Underhållsbelastningar vid inspektion och service

Att välja rätt U-bultsspecifikation hjälper till att fördela dessa belastningar säkert i hela monteringsstrukturen.

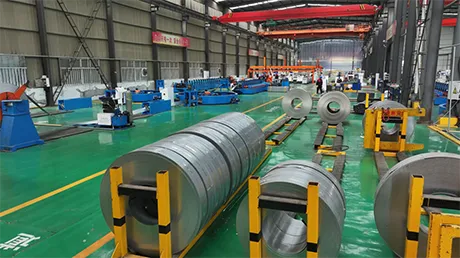

Tillverkning och kvalitetskontroll

Produktkonsistens är avgörande för storskaliga solcellsprojekt där tusentals fästelement är installerade.

På Energet Solar följer varje produktionssats en standardiserad kvalitetskontrollprocess för att säkerställa dimensionsnoggrannhet och stabil mekanisk prestanda.

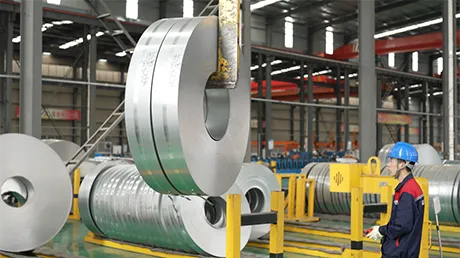

Råmaterialverifiering

Alla inkommande stålmaterial inspekteras för att verifiera materialkvalitet, kemisk sammansättning och mekaniska egenskaper innan produktionen påbörjas.

Precisionsformning

Automatisk bockningsutrustning säkerställer konsekvent bockningsradie och dimensionell noggrannhet över varje produktionssats.

Trådinspektion

Valsade gängor inspekteras för profilnoggrannhet, smidigt ingrepp och dimensionell konsistens för att säkerställa tillförlitlig installation.

Ytskydd

Varje sats kontrolleras för beläggningskvalitet och ytintegritet efter galvanisering eller ZAM-behandling för att säkerställa långvarig korrosionsbeständighet.

Slutlig kvalitetsinspektion

Färdiga produkter genomgår en omfattande inspektion före leverans, inklusive dimensionskontroll, trådinspektion, visuell undersökning och förpackningskontroller.

Praktiska tillämpningsfall

Solfarm i nyttoskala i Mellanöstern

För ett 60 MW markmonterat solcellsprojekt beläget i en ökenmiljö med hög temperatur, levererade Energet Solar varmförzinkade U-bultar för huvudrörsanslutningarna.

Trots långvarig exponering för intensiv UV-strålning och betydande temperaturvariationer dag till natt, bibehöll fästelementen stabil klämprestanda utan märkbar lossning eller försämring av beläggningen efter långvarig drift.

Coastal Rooftop PV Project i Sydostasien

En solcellsanläggning på 35 MW på taket krävde förbättrat korrosionsskydd på grund av konstant exponering för saltladdad luft och hög luftfuktighet.

För att möta dessa förhållanden levererades kundanpassade ZAM-belagda U-bultar med projektspecifika dimensioner. Den förbättrade korrosionsbeständigheten minskade underhållsfrekvensen och gav tillförlitlig strukturell prestanda under långvarig utomhusdrift.

Varför välja Energet Solar

Att välja rätt leverantör av fästelement är lika viktigt som att välja rätt fästelement.

Energet Solar kombinerar tillverkningserfarenhet, ingenjörsstöd och strikt kvalitetsstyrning för att leverera tillförlitliga fästlösningar för solcellsprojekt över hela världen.

Våra fördelar inkluderar:

- Professionell tillverkare specialiserad på solcellsmonteringssystem

- Automatiserad produktion för stabil produktkonsistens

- OEM och ODM anpassningstjänster

- Höghållfasta kolstålmaterial

- Alternativ för varmförzinkning och ZAM-beläggning

- Strikta dimensions- och kvalitetsinspektioner

- Snabb produktion och pålitlig global leverans

- Teknisk support för ingenjörsprojekt

Vanliga frågor

Kan U-Bolt-måtten anpassas?

Ja. Vi tillverkar skräddarsydda U-bultar baserat på rördiameter, bultlängd, gängspecifikation, material och beläggningskrav.

Vilken beläggning är bättre för kustmiljöer?

ZAM beläggningrekommenderas generellt för kustområden och områden med hög luftfuktighet eftersom det ger ökat motstånd mot saltstänk och atmosfärisk korrosion.

Hur bestämmer jag rätt U-Bolt-storlek?

U-bulten bör matcha rörets ytterdiameter med hänsyn till strukturell belastning, installationsavstånd och den erforderliga klämkraften.

Ingår matchande muttrar och brickor?

De kan levereras som en del av en komplett fästsats enligt kundens önskemål.

Kan dessa U-bultar användas för fyrkantsrör?

Ja. Vi erbjuder skräddarsydda böjningsmått som är lämpliga för både runda och fyrkantiga stålrörsapplikationer.

Vilka standarder följer dina produkter?

Våra produkter tillverkas i enlighet med relevanta internationella solcellskonstruktionskrav och produceras under ett strikt kvalitetsledningssystem.

Ger du ingenjörsstöd?

Ja. Vårt ingenjörsteam kan hjälpa till med produktval, ritningsgranskning, anpassning och tekniska rekommendationer för olika solcellsmonteringssystem.

Vilka inspektioner utförs före leverans?

Varje parti genomgår dimensionsinspektion, gängverifiering, ytbeläggningsinspektion, utseendekontroller och förpackningsinspektion för att säkerställa jämn kvalitet före leverans.
