Hur kan kallformad stålring förbättra styrkan, effektiviteten och hållbarheten hos solkonstruktioner

För solcellsmonteringssystem och moderna stålramsprojekt,Energet SolartillhandahållerKallformad stålpurlinlösningar utformade för att kombinera strukturell effektivitet, dimensionell noggrannhet, korrosionsbeständighet och flexibel anpassning. Dessa C- och Z-formade profiler tillverkas genom precisionsformning av kallvalsar och används ofta som sekundära bärande delar i solcellskonstruktioner och stålbyggnader.

Kallformade stålgaller spelar en viktig roll för att överföra laster, ansluta primära strukturella delar och stödja solcellsmoduler. Jämfört med konventionella varmvalsade komponenter tillåter kallformning tillverkarna att skapa optimerade tvärsnittsformer med effektivt materialutnyttjande och exakta dimensioner. För solenergiprojekt är det viktigt att välja lämplig stålkvalitet, profildimensioner, beläggning, spännvidd och installationsmetod för långsiktig strukturell prestanda. Den här guiden förklarar hur kallformade grenar fungerar, deras huvudsakliga användningsområden, viktiga specifikationer, tillverkningshänsyn och praktiska installationsföreskrifter. Den beskriver också hur skräddarsydda purlin-lösningar kan stödja olika projektmiljöer, inklusive markmonterade solgårdar, solcellssystem på taket, solcarportar och industriella stålkonstruktioner.

Innehållsförteckning

1. Vad är kallformad stålpurlin?
2. Hur fungerar en kallformad stålring?
3. Vilka är de viktigaste fördelarna?
4. Vilka specifikationer bör köpare överväga?
5. Var används den?
6. Hur tillverkas den?
7. Vad bör man tänka på vid installationen?
8. Hur ska du välja rätt Purlin?
9. Vanliga frågor

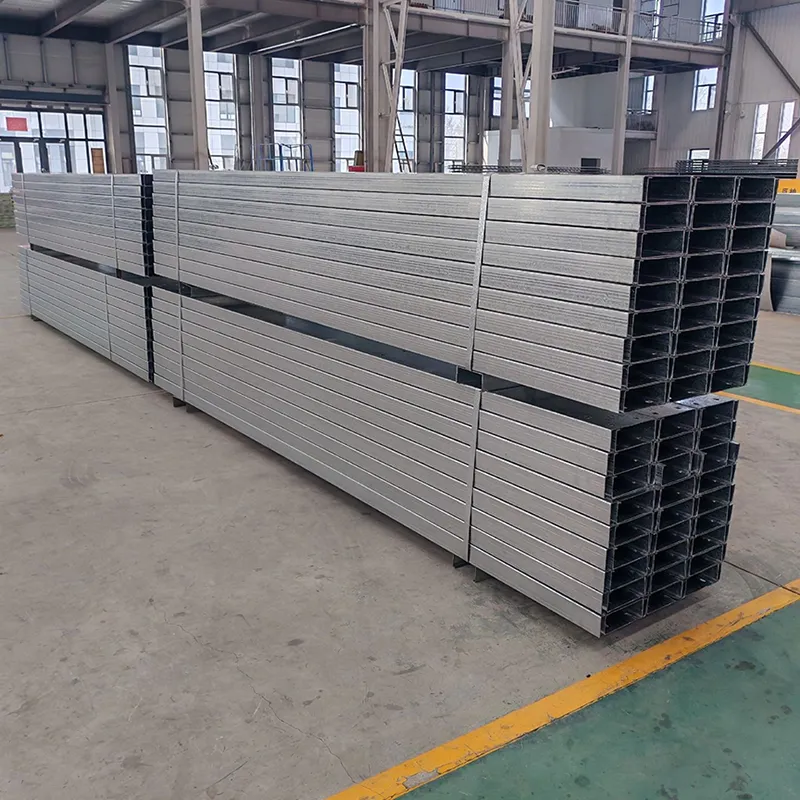

Vad är kallformad stålpurlin?

En kallformad stålring är en konstruktionsståldel tillverkad genom att forma stålband eller plåt till en specifik tvärsnittsprofil vid rumstemperatur. Vanliga profiler inkluderar C-formade och Z-formade sektioner. Formningsprocessen skapar en lätt strukturell komponent med hög styrka-till-vikt-förhållande och konsekvent geometri.

I solcellsmonteringssystem tjänar grenen i allmänhet som ett sekundärt konstruktionselement. Det hjälper till att ansluta primära strålar och andra stödjande komponenter samtidigt som det ger en stabil yta för fixering av solcellsmoduler. Detta gör rälsens geometri, materialhållfasthet, anslutningsdesign och korrosionsskydd viktiga överväganden under systemutveckling.

Till skillnad från varmvalsade konstruktionssektioner som formas vid förhöjda temperaturer, framställs kallformade profiler utan att hela stålsektionen värms upp till en hög formningstemperatur. Kontinuerlig valsformning kan därför leverera repeterbara dimensioner, exakta profiler och effektivt materialutnyttjande.

Hur fungerar en kallformad stålring?

Det primära konstruktionssyftet med en ränna är att fördela belastningar mellan de stödda komponenterna och den huvudsakliga konstruktionsramen. I en solcellsmonteringsstruktur kan laster härröra från vikten av solcellsmoduler, vindtryck, snö, underhållsaktiviteter och andra miljöförhållanden som specificeras av projektkonstruktionen.

Tvärsnittsgeometrin har en direkt inverkan på hur stålbalken beter sig under dessa belastningar. C- och Z-profiler kan ge användbart böjmotstånd samtidigt som stålmängden hålls relativt effektiv. Korrekt utformade anslutningar överför sedan krafter mellan räfflor, balkar, pelare, konsoler och modulstödjande komponenter.

Av denna anledning bör du inte välja räfflor endast baserat på mått eller pris. Strukturella beräkningar bör ta hänsyn till projektets spännvidd, förväntade belastningar, stålkvalitet, anslutningsmetod, nedböjningskrav och tillämpliga tekniska standarder.

Vilka är de viktigaste fördelarna?

Kallformade profiler används allt oftare där strukturell effektivitet, repeterbar tillverkning och anpassning är viktiga. För solcellsmonteringsapplikationer gör flera egenskaper dem särskilt användbara.

• Effektiv strukturell geometri:C- och Z-profiler kan ge användbar lastbärande prestanda samtidigt som de bibehåller en relativt låg strukturell vikt.
• Dimensionell konsistens:Automatiserad rullformning och precisionsskärning hjälper till att bibehålla profildimensioner och hålpositionering.
• Materialeffektivitet:Optimerade tvärsnitt kan minska onödig materialanvändning när den är korrekt konstruerad.
• Flexibel anpassning:Längd, bredd, höjd, tjocklek, hål och profilkonfigurationer kan anpassas till projektets krav.
• Korrosionsskydd:Varmförzinkade och zink-aluminium-magnesiumbeläggningar kan ge förbättrat skydd för utomhusapplikationer.
• Installationskompatibilitet:Exakt placerade hål kan förenkla anslutningar med konsoler, bultar och andra strukturella komponenter.

För köpare kan dessa fördelar bidra till mer förutsägbar tillverkning och installation, särskilt när räfflor är integrerade i standardiserade fotovoltaiska monteringskonstruktioner.

Vilka specifikationer bör köpare överväga?

Specifikationskraven varierar beroende på strukturella beräkningar och projektförhållanden. Typiska parametrar för Energet Solars purlinlösningar inkluderar följande:

Dessa siffror bör behandlas som tillgängliga produktalternativ snarare än som ett substitut för projektspecifika strukturella beräkningar. Lämplig profil ska alltid bekräftas enligt de faktiska konstruktionsbelastningarna och tillämpliga standarder.

Var används den?

Kallformade räfflor kan tjäna många strukturella tillämpningar eftersom deras profil och dimensioner kan anpassas till olika tekniska krav. Inom solenergiindustrin inkluderar vanliga tillämpningar:

1. Markmonterade solkraftverk:Purlins kan utgöra en del av den sekundära stödstrukturen för stora solceller.
2. Solcellssystem på taket:De kan integreras i takmonteringskonstruktioner där exakta dimensioner och kontrollerad strukturell vikt är viktiga.
3. Solar carportar:Purlins kan stödja tak- och solcellsmoduler samtidigt som de integreras med balkar och pelare.
4. Industriella stålbyggnader:De kan fungera som sekundära konstruktionselement i stålramskonstruktioner.
5. Anpassade stålkonstruktioner:Projektspecifika profiler kan tillverkas enligt ritningar och tekniska krav.

Den faktiska tillämpningen bör bestämmas av strukturell design snarare än av produktdimensioner enbart. Vind, snö, seismiska förhållanden, spännlängd, anslutningsdetaljer och installationsmiljö kan alla påverka den önskade specifikationen.

Hur tillverkas den?

En pålitlig tillverkningsprocess är väsentlig eftersom små dimensionsvariationer kan påverka monterings- och anslutningsnoggrannheten över en stor solcellsinstallation. Modern produktion kombinerar generellt kontinuerlig formning, automatiserad skärning, stansning, inspektion och ytbehandling.

Energet Solar använder kallvalsformning, automatiserad stansning, laserskärning och ytbehandlingsprocesser för sin purlinproduktion. Dess tillverkningsmöjligheter inkluderar mer än 40 produktionslinjer, som stöder både standard och kundanpassade produktionskrav.

Tillverkningsarbetsflödet kan i allmänhet innefatta:

• Val och kontroll av stålbandsråvaror.
• Kontinuerlig kallvalsning till den specificerade C- eller Z-profilen.
• Precisionsstansning enligt önskat hålmönster.
• Noggrann kapning till specificerade längder.
• Ytbehandling såsom varmförzinkning eller ZAM-beläggning.
• Dimensionell och beläggningsinspektion.
• Paketering och förberedelse för transport.

För stora solcellsprojekt är produktionskonsistens särskilt viktigt eftersom hundratals eller tusentals strukturella medlemmar kan behöva arbeta tillsammans under installationen.

Vad bör man tänka på vid installationen?

Även en vältillverkad gren kan uppleva prestandaproblem om den är felaktigt installerad eller modifierad på plats. Flera praktiska överväganden bör därför ingå i byggplanen.

Följ Designed Span

Överskrid inte det tekniska installationsintervallet helt enkelt för att minska antalet strukturella delar. För stor spännvidd kan öka nedböjningen och strukturella spänningar under vind- eller snöbelastningar.

Undvik okontrollerad skärning och borrning

Slumpmässig skärning, borrning eller bockning kan ändra det designade tvärsnittet och försvaga konstruktionselementet. Alla nödvändiga ändringar ska bekräftas med projektingenjören eller tillverkaren.

Skydda ytbeläggningen

Undvik onödiga stötar och repor under transport och installation. Om beläggningsskador uppstår, bör lämpliga reparationsprocedurer följas för att begränsa lokal korrosion.

Tänk på vattenavlopp

Stålelement utomhus bör inte installeras på ett sätt som skapar onödiga vatteninfångningsområden. Korrekt dränering hjälper till att minska långvarig fuktexponering och stödjer beläggningens hållbarhet.

Inspektera miljöer med hög korrosion

Projekt som är belägna nära kustlinjer eller i hög luftfuktighet och industriella miljöer kan kräva förbättrat korrosionsskydd och periodisk inspektion. Beläggningssystemet bör väljas efter den faktiska miljöexponeringen.

Hur ska du välja rätt Purlin?

Att välja en lämplig ränna kräver mer än att jämföra profildimensioner. En professionell upphandlingsprocess bör koppla samman materialspecifikationer med strukturella krav och miljöförhållanden.

• Definiera designbelastningarna:Upprätta vind-, snö-, seismik-, dödlast- och andra relevanta projektbelastningar.
• Bekräfta den strukturella spännvidden:Bestäm det nödvändiga avståndet mellan stödelementen.
• Välj stålkvalitet:Välj en lämplig kvalitet utifrån hållfasthetskrav och tillämpliga standarder.
• Välj profil:Jämför C- och Z-konfigurationer enligt strukturella beräkningar och anslutningskrav.
• Ange beläggning:Överväg HDG eller ZAM beroende på miljöexponering och förväntade serviceförhållanden.
• Bekräfta hålmönster:Noggrant hålavstånd är viktigt för effektiv montering med konsoler och kopplingar.
• Granska tillverkningskapacitet:Bekräfta att leverantören kan bibehålla dimensionell konsistens för den erforderliga volymen.
• Kontrollera anpassningsalternativ:CAD-baserad produktion kan hjälpa till att matcha projektspecifika dimensioner och anslutningsdetaljer.

Jobbar med en erfarentillverkare av kallformat stålbandkan förenkla specifikationsgranskning, anpassning, produktionskoordinering och teknisk support för storskaliga projekt.

Varför spelar tillverkningskvalitet någon roll för solpaneler?

Solcellsmonteringssystem är utsatta för utomhusförhållanden i många år, så strukturella komponenter behöver konsekvent geometri och lämpligt korrosionsskydd. Tillverkningskvaliteten påverkar direkt om individuella räfflor kan monteras effektivt och om den färdiga strukturen fungerar som avsett.

Energet Solar kombinerar råmaterialkontroll, kallvalsformning, automatiserad stansning, dimensionsinspektion, beläggningsinspektion och slutförpackning som en del av sin produktionsprocess. Företaget tillhandahåller även ingenjörskonsultation före försäljning, produktionsspårning och teknisk support efter försäljning för skräddarsydda projekt.

För internationella köpare kan denna helcykelstrategi vara användbar när projekt kräver olika profilstorlekar, stålkvaliteter, beläggningsspecifikationer, hålarrangemang, förpackningsmetoder eller leveransscheman.

Vanliga frågor om kallformade stålpälsar

Vad är skillnaden mellan kallformade och varmvalsade purliner?

Kallformade räfflor formas av stålband eller plåt genom formning vid rumstemperatur. De kan erbjuda lätt konstruktion, exakta dimensioner och effektiv tvärsnittsdesign. Varmvalsade spetsar tillverkas genom högtemperaturvalsning och kan väljas för olika strukturella krav.

Kan Energet Solar tillverka räfflor enligt ritningar?

Ja. Energet Solar stödjer kundanpassad produktion baserad på CAD-ritningar och projektspecifika krav. Köpare kan tillhandahålla dimensioner, hålmönster, materialkvaliteter, beläggningskrav och annan teknisk information för teknisk granskning.

Är kallformade räfflor lämpliga för solprojekt vid kusten?

De kan vara lämpliga när stålkvalitet, strukturell design och korrosionsskyddssystem är korrekt valda. Varmförzinkade och ZAM-belagda alternativ kan ge ytterligare korrosionsskydd för krävande utomhusmiljöer.

Vilka stålkvaliteter finns tillgängliga?

Tillgängliga alternativ inkluderar Q235B, Q355B, S235JR, S355JR, såväl som utvalda ZAM-belagda kvaliteter som S250GD, S350GD och S420GD. Lämplig kvalitet bör väljas enligt strukturella beräkningar och projektstandarder.

Vilka industrier använder dessa grenar?

Typiska tillämpningar inkluderar markmonterade solkraftverk, solcellssystem på taket, solcarportar, industribyggnader med stålstomme och andra stålkonstruktioner som kräver sekundära bärande delar.

Kan grenmått anpassas?

Ja. Anpassning kan innefatta profildimensioner, längd, tjocklek, hålpositionering, stålkvalitet, ytbehandling och förpackning. Den slutliga specifikationen bör bekräftas mot projektets konstruktions- och installationskrav.

Slutsats

En korrekt konstruerad gren kan bidra till strukturell stabilitet, effektivt materialutnyttjande, installationsnoggrannhet och långvarig hållbarhet i solcells- och stålramapplikationer. Genom att kombinera lämplig profilgeometri, verifierade stålsorter, lämpligt korrosionsskydd, precisionstillverkning och projektspecifik ingenjörskonst, kan köpare utveckla en grenlösning som passar de faktiska kraven för deras struktur. Om du planerar ett solcellsmonteringsprojekt och behöver anpassade specifikationer, ritningar, beläggningsalternativ eller bulkorderstöd,kontakta osspå Energet Solar för professionell teknisk konsultation och en skräddarsydd offert.

Utforska Energet Solars PV-monteringslösningar för att lära dig mer om strukturella stålprofiler, solcellsmonteringstillbehör och skräddarsydda stödsystem.
