Hur förbättrar kallformad stålring hållfastheten och effektiviteten hos solkonstruktioner?

Artikelsammanfattning: Kallformad Stål Purlinär en viktig strukturell komponent i moderna solcellsmonteringssystem och stålramskonstruktion. Genom att kombinera effektiv tvärsnittsdesign, noggrann rullformning, korrosionsbeständiga beläggningar och flexibel anpassning, kan den ge tillförlitligt stöd samtidigt som den hjälper till att minska onödig strukturell vikt och installationskomplexitet. Den här artikeln förklarar hur kallformade stålgarn fungerar, var de används, vilka faktorer som bör beaktas vid valet och hur korrekt tillverkning och installationspraxis kan förbättra den långsiktiga strukturella prestandan.

Innehållsförteckning

1. Vad är kallformad stålpurlin?
2. Hur fungerar Purlin-strukturen?
3. Varför används kallformad stålring i stor utsträckning?
4. Var används kallformad stålring?
5. Kallformad Stål Purlin kontra traditionella varmvalsade sektioner
6. Hur ska du välja rätt Purlin?
7. Hur tillverkas kallformad stålspår?
8. Vad bör man tänka på vid installationen?
9. Vilka kvalitetsfaktorer betyder mest?
10. Hur kan livslängden förbättras?
11. Varför välja Energet Solar?
12. Vanliga frågor
13. Slutsats

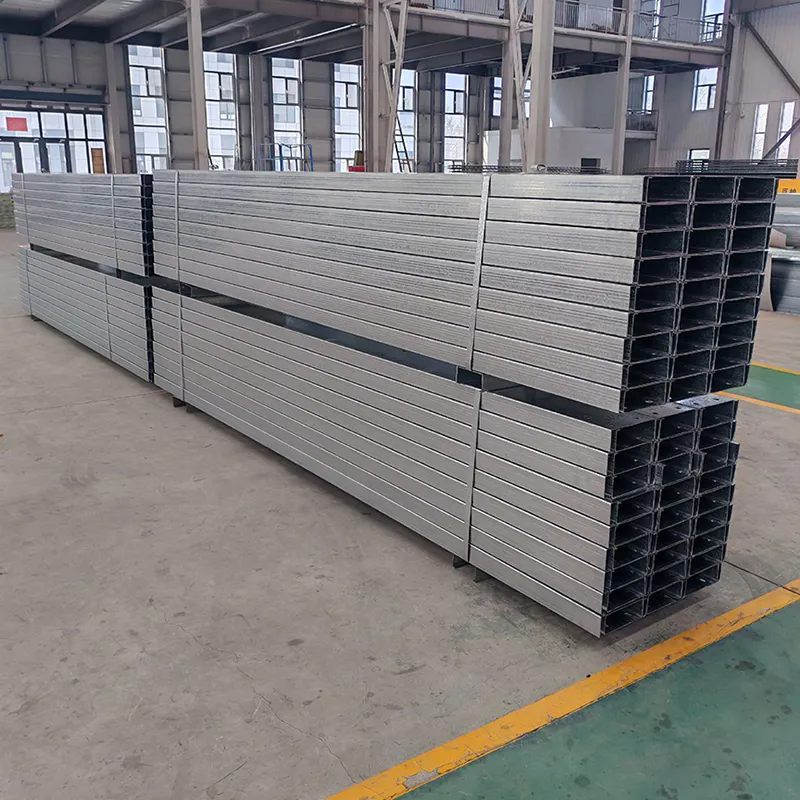

1. Vad är Cold Formed Steel Purlin?

Kallformad Stål Purlin är ett strukturellt stålelement tillverkat genom att forma stålband eller plåt till en specifik tvärsnittsform vid rumstemperatur. Till skillnad från konventionella varmvalsade sektioner behöver materialet inte värmas upp till hög temperatur innan formningsprocessen. Istället böjer kontinuerlig valsformning gradvis stålet till den önskade profilen.

De vanligaste profilerna ärC-formade och Z-formade räfflor. Deras geometri är utformad för att ge en effektiv balans mellan strukturell styrka, materialförbrukning, vikt och installationsbekvämlighet.

I solcellsmonteringsapplikationer fungerar räfflor normalt som sekundära konstruktionselement. De kan ansluta primära stödelement med fotovoltaiska monteringskomponenter samtidigt som de fördelar belastningar från solcellsmoduler, skenor, konsoler, snö, vind och andra miljökrafter in i det huvudsakliga strukturella systemet.

Prestandan hos en ränna beror på mycket mer än dess nominella dimensioner. Materialkvalitet, tjocklek, tvärsnittsgeometri, spännvidd, anslutningsmetod, beläggningssystem, hålarrangemang och projektlaster påverkar alla det slutliga strukturella resultatet.

Av denna anledning kan det skapa problem senare att köpa den billigaste stålprofilen endast baserat på pris eller vikt. En korrekt konstruerad gren bör väljas enligt de faktiska strukturella kraven för projektet.

2. Hur fungerar Purlin-strukturen?

Effektiviteten hos en kallformad stålring kommer till stor del från dess tvärsnittsgeometri. Istället för att använda ett platt stålband med begränsat böjmotstånd formas stålet till en djupare strukturell profil.

Det ökade sektionsdjupet kan förbättra motståndet mot böjning runt den relevanta strukturella axeln utan att kräva en proportionellt stor materialökning. Beroende på design kan läppar, flänsar, liv och förstyvningsfunktioner samverka för att förbättra sektionens effektivitet.

I en typisk solkonstruktion kan lastvägen förstås som:

• Solcellsmoduler tar emot miljö- och driftsbelastningar.
• Monteringsskenor eller bärande komponenter överför dessa belastningar till sekundära konstruktionselement.
• Kallformade stålgaller fördelar lasterna längs konstruktionsramen.
• Primära balkar och pelare överför lasterna mot fundamentet eller bärande strukturen.

Detta betyder att purlin inte är en isolerad komponent. Dess dimensioner och anslutningsdetaljer måste fungera tillsammans med resten av strukturen.

För stora solcellsanläggningar är konsekventa hålplaceringar särskilt viktiga. Noggrann stansning gör att bultar, fästen och andra komponenter kan riktas in korrekt, vilket minskar onödig justering under monteringen.

3. Varför används kallformad stålring i stor utsträckning?

Moderna byggprojekt handlar allt mer om strukturell effektivitet, installationshastighet, materialutnyttjande och långvarig hållbarhet. Kallformade ståltråg kan tillgodose flera av dessa krav samtidigt.

• Effektiv strukturell geometri:Formade sektioner kan ge användbar böjningsprestanda utan att förlita sig på alltför tunga stålsektioner.
• Noggranna mått:Kontinuerlig rullformning kan ge konsekvent sektionsgeometri över stora produktionssatser.
• Flexibel anpassning:Längd, tjocklek, profilmått och hålmönster kan anpassas till projektets krav.
• Installationseffektivitet:Fabrikstillverkade hål och standardiserade dimensioner kan förenkla fältmontering.
• Bra materialutnyttjande:Tvärsnittsprofilen kan optimeras för den avsedda konstruktionsapplikationen.
• Korrosionsskydd:Galvaniserade och avancerade metallbeläggningssystem kan förbättra motståndskraften mot miljöexponering.
• Brett användningsområde:Samma allmänna purlin-koncept kan användas i solcellssystem, carportar, industribyggnader och andra stålkonstruktioner.

Dessa fördelar blir särskilt värdefulla när ett projekt innehåller hundratals eller tusentals upprepade strukturella komponenter. Små dimensionella inkonsekvenser eller installationssvårigheter kan bli betydande när de multipliceras över en stor plats.

4. Var används kallformad stålring?

Kallformade räfflor är lämpliga för många strukturella applikationer där effektivt sekundärt stöd krävs. Deras användning är särskilt synlig i solcellskonstruktioner.

För solenergiapplikationer förtjänar miljöförhållanden särskild uppmärksamhet. Projekt i kustområden, områden med hög luftfuktighet eller platser utsatta för aggressiva atmosfäriska förhållanden kan kräva förbättrat ytskydd jämfört med projekt i torra inlandsmiljöer.

5. Cold Formed Steel Purlin kontra traditionella varmvalsade sektioner

Kallformade och varmvalsade stålelement är inte direkta substitut i varje konstruktionsapplikation. Rätt val beror på lastfall, spännvidd, geometri, designstandarder och projektekonomi.

Det viktiga är att ingen av tillverkningsmetoderna automatiskt är överlägsen för varje projekt. Byggnadsingenjörer bör utvärdera hela lastvägen och tillämpliga designkrav innan de väljer en sektion.

6. Hur ska du välja rätt Purlin?

Att välja en kallformad stålring bör börja med tekniska krav snarare än att bara välja en populär profil. Flera parametrar måste utvärderas tillsammans.

1. Bestäm dimensionerande laster

Vind, snö, utrustningslaster, dödlaster och andra tillämpliga krafter bör beaktas. Solprojekt i områden med stark vind eller tung snö kan kräva väsentligt annorlunda strukturella specifikationer från projekt i milt klimat.

2. Bekräfta spännvidden och avståndet

Avståndet mellan stöden påverkar direkt böjbeteende och nedböjning. En profil som fungerar tillfredsställande vid kort spännvidd kanske inte är lämplig för ett längre avstånd utan stöd.

3. Välj materialkvalitet

Vanliga konstruktionsstålkvaliteter kan inkludera Q235B, Q355B, S235JR och S355JR, medan galvaniserade konstruktionskvaliteter som S250GD, S350GD eller S420GD kan övervägas beroende på applikation och tillämpliga standarder.

4. Välj en lämplig tjocklek

Tjocklek påverkar strukturell kapacitet, vikt, tillverkningskrav och kostnad. Att öka tjockleken är inte alltid den mest ekonomiska lösningen om sektionsgeometrin kan optimeras mer effektivt.

5. Utvärdera korrosionsexponering

Beläggningar av galvaniserat stål och ZAM-typ kan ge förbättrat ytskydd. Lämplig beläggning bör väljas i enlighet med atmosfärisk exponering, förväntad livslängd, underhållsstrategi och projektkrav.

6. Kontrollera anslutningskraven

Bulthål, spårdimensioner, hålavstånd, kantavstånd och anslutningshårdvara ska vara kompatibla med monteringssystemet. Fabriksstansning kan vara värdefullt när projektet använder standardiserade anslutningslayouter.

7. Hur tillverkas kallformad ståltapp?

En tillförlitlig purlin börjar med kontrollerad råvara och en stabil tillverkningsprocess. Även om exakta produktionsprocedurer varierar från tillverkare, innefattar den allmänna processen flera viktiga steg.

1. Beredning av råvaror:Stålspolar eller remsor kontrolleras för kvalitet, dimensioner, yttillstånd och mekaniska krav.
2. Rullformning:Remsan passerar genom en sekvens av formningsstationer som successivt skapar den erforderliga C- eller Z-profilen.
3. Precisionsstansning:Anslutningshål kan tillverkas enligt angivna ritningar och installationsmönster.
4. Skärande:Den kontinuerliga profilen kapas till önskade längder.
5. Dimensionell inspektion:Nyckeldimensioner, hålpositioner, rakhet och yttillstånd kontrolleras.
6. Ytskydd:Beroende på valt material och tillverkningsväg, appliceras eller levereras korrosionsbeständiga beläggningssystem som en del av stålmaterialet.
7. Förpackning:Färdiga räfflor buntas ihop och skyddas för transport och hantering.

Automatisering är särskilt användbar för PV-projekt med stora volymer eftersom det hjälper till att upprätthålla repeterbarheten. När ett projekt kräver tusentals liknande delar kan stabila produktionstoleranser göra en väsentlig skillnad för installationseffektiviteten.

8. Vad bör man tänka på vid installationen?

Till och med en högkvalitativ gren kan underprestera om den är felaktigt installerad. Bygglag bör följa godkända ritningar och konstruktionsingenjörens krav istället för att göra okontrollerade fältändringar.

• Undvik onödig skärning:Kapning av strukturelement på byggarbetsplatsen kan ändra deras designade geometri och kan äventyra prestandan.
• Undvik obehörig borrning:Ytterligare hål kan minska effektiva sektionsegenskaper och kan störa anslutningsdesignen.
• Håll rätt avstånd:Spåravståndet bör motsvara den godkända konstruktionen.
• Använd kompatibla fästelement:Fästelement bör vara lämpliga för konstruktionsmaterial och miljöförhållanden.
• Skydda ytan:Repor och stötskador på skyddande beläggningar bör repareras på lämpligt sätt.
• Kontrollera vattenansamling:Strukturella detaljer bör undvika förhållanden som gör att vatten kan förbli instängt runt stålelement.
• Verifiera justering:Rakhet och positionering bör kontrolleras före slutlig åtdragning av anslutningar.

Installationskvaliteten är särskilt viktig för solcellssystem eftersom konstruktionsramen kan förbli utsatt för vind, regn, temperaturförändringar och solstrålning i många år.

9. Vilka kvalitetsfaktorer betyder mest?

När man köper Cold Formed Steel Purlin bör köpare utvärdera hela produkten istället för att bara fokusera på enhetspriset.

10. Hur kan livslängden förbättras?

Rätt materialval är bara början på långsiktig prestanda. Det strukturella systemet bör också inspekteras regelbundet, särskilt i tuffa miljöer.

För kustnära projekt och projekt med hög luftfuktighet bör uppmärksamhet ägnas åt beläggningens skick, anslutningspunkter, skärkanter, ackumulerad fukt och områden där olika metaller kan komma i kontakt.

Underhållsteam bör leta efter:

• Synlig korrosion eller beläggningsförsämring.
• Repor eller mekanisk skada på skyddsytor.
• Lösa eller skadade fästelement.
• Oväntad deformation eller lokal buckling.
• Vattenansamling runt strukturella anslutningar.
• Förändringar i uppriktning eller strukturell geometri.

Tidig inspektion kan identifiera mindre problem innan de utvecklas till dyra struktur- eller underhållsproblem. Inspektionsintervallet bör återspegla projektets miljö, exponeringsnivå, designkrav och underhållsplan.

11. Varför välja Energet Solar?

Energet Solartillhandahåller Cold Formed Steel Purlin-lösningar för fotovoltaiska monteringssystem och stålkonstruktioner, inklusive C-formade och Z-formade profiler. Dess produktsortiment stödjer både standardkrav och projektspecifika konfigurationer.

Tillgängliga specifikationer kan anpassas över parametrar som längd, bredd, höjd, tjocklek, materialkvalitet, beläggning och stansarrangemang. Denna flexibilitet är användbar för EPC-entreprenörer, tillverkare av solcellsmonteringssystem, distributörer och projektutvecklare som behöver strukturella delar som matchar deras befintliga systemdesign.

Typiska produktdimensioner kan konfigureras enligt projektkrav, med representativa alternativ som täcker längder från cirka 1 000 till 6 000 mm, bredder på cirka 40 till 80 mm, höjder på cirka 50 till 220 mm och tjocklekar cirka 1,8 till 3,0 mm. Slutliga specifikationer ska alltid bekräftas mot tekniska beräkningar och projektritningar.

Energet Solar betonar också konsistens i tillverkningen genom processer som rullformning, automatiserad stansning, precisionsskärning, dimensionsinspektion och kvalitetskontroll. För kundanpassade projekt kan produktionen samordnas enligt tekniska ritningar och specificerade anslutningskrav.

För internationella solenergiprojekt kan denna typ av tillverkningsflexibilitet bidra till att minska behovet av modifieringar på plats och göra komponentintegreringen mer förutsägbar.

12. Vanliga frågor

F1: Vad är det huvudsakliga syftet med en kallformad stålring?

En kallformad stålring används vanligtvis som ett sekundärt konstruktionselement för att stödja och fördela belastningar inom stålkonstruktioner. I solcellssystem kan den ansluta primära strukturella delar med solcellsmonteringskomponenter och hjälpa till att stödja moduluppsättningen.

F2: Är C- och Z-ringar utbytbara?

Inte nödvändigtvis. Deras tvärsnittsgeometri och anslutningsegenskaper skiljer sig, så lämplig profil bör väljas i enlighet med den strukturella designen, spännvidden, belastningsförhållandena och anslutningsarrangemanget.

F3: Kan man anpassa kallformade stålringar?

Ja. Beroende på tillverkarens produktionskapacitet kan dimensioner, längder, tjocklekar, hålmönster och andra specifikationer anpassas enligt tekniska ritningar och projektkrav.

F4: Är kallformade stålträn lämpliga för solkraftverk?

Ja. De är allmänt tillämpliga på markmonterade solcellssystem, solcellskonstruktioner på taket, solcellscarportar och andra PV-stödapplikationer när sektionen är korrekt utformad för projektets belastningar och miljöförhållanden.

F5: Vilken beläggning är lämplig för utomhusapplikationer?

Varmförzinkade och avancerade zink-aluminium-magnesium-beläggningssystem övervägs vanligtvis för utomhusstålapplikationer. Det lämpliga alternativet beror på miljöexponering, nödvändig livslängd, projektspecifikationer och tillämpliga standarder.

F6: Kan rälsen borras eller skäras under installationen?

Oplanerad fältändring bör i allmänhet undvikas. Kapning eller borrning kan förändra de designade sektionsegenskaperna och äventyra korrosionsskyddet. Alla ändringar ska följa de godkända tekniska instruktionerna.

F7: Vilken information ska jag ge när jag begär en offert?

Användbar information inkluderar önskad profil, dimensioner, tjocklek, stålkvalitet, beläggningsspecifikation, längd, hålmönster, kvantitet, applikation, projektplats och tillgängliga tekniska ritningar. Genom att tillhandahålla fullständig information kan leverantören rekommendera en mer lämplig konfiguration.

F8: Hur kan jag minska installationsproblemen med räfflor?

Använd korrekta ritningar, konsekventa dimensioner, korrekt placerade fabrikshål, kompatibla fästelement och tydligt definierade installationsprocedurer. Att bekräfta anslutningsdetaljerna före produktion kan förhindra många fältproblem.

13. Slutsats

Kallformad Stål Purlin har blivit en viktig strukturell lösning för moderna solcellsmonteringssystem och lätta stålkonstruktioner eftersom den kombinerar effektiv sektionsgeometri, dimensionell konsistens, anpassningsflexibilitet och praktiska installationsfördelar.

Men att välja rätt gren är inte bara en fråga om att välja en C- eller Z-profil. Projektlaster, spännvidd, avstånd, materialkvalitet, tjocklek, korrosionsmiljö, anslutningsdesign, tillverkningstoleranser och installationsförhållanden måste alla beaktas tillsammans.

För stora solcellsprojekt blir dessa detaljer ännu viktigare eftersom tusentals strukturella komponenter kan behöva arbeta tillsammans under långvarig miljöexponering. Ett väldesignat och korrekt tillverkat grensystem kan bidra till att förbättra den strukturella tillförlitligheten samtidigt som det minskar onödig materialförbrukning och installationssvårigheter.

Med skräddarsydd Cold Formed Steel Purlin-tillverkning, teknisk support och produktionskapacitet för solcellsmontering,Energet Solarkan hjälpa kunder att utveckla praktiska strukturella lösningar utifrån deras projektkrav. Om du planerar ett solcellsmonteringssystem, stålramsprojekt eller skräddarsydd konstruktionsapplikation,kontakta ossidag för att diskutera dina ritningar, specifikationer, beläggningskrav, kvantiteter och leveransbehov.
