Självläkande ZAM stålrör
Självläkande ZAM stålrör med en Zn-Al-Mg-beläggning som fortsätter att skydda stål vid skärningar, borrhål och repor - ingen bättring behövs på plats. Klassad för C3–C5-miljöer, ISO 9001 och EN 1090-1 certifierad, ritad på 7–35 dagar. Skicka sex uppgifter så citerar vi.
Självläkande ZAM stålrörär ett strukturellt stålrör med en zink-aluminium-magnesiumbeläggning som fortsätter att skydda ståletefterytan är skadad. På ett vanligt galvaniserat rör är en avskuren ände eller ett borrhål där rost börjar och sprider sig. På detta rör reagerar beläggningen med luft och fukt vid skadan och bygger ett tätt skyddande lager över den.

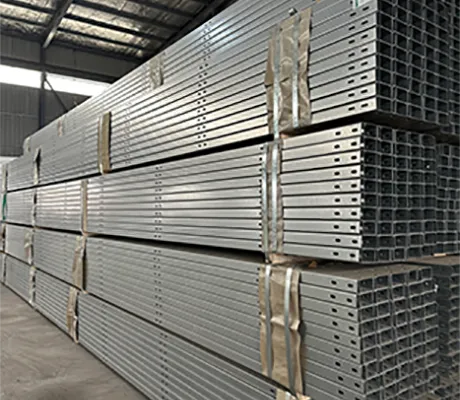

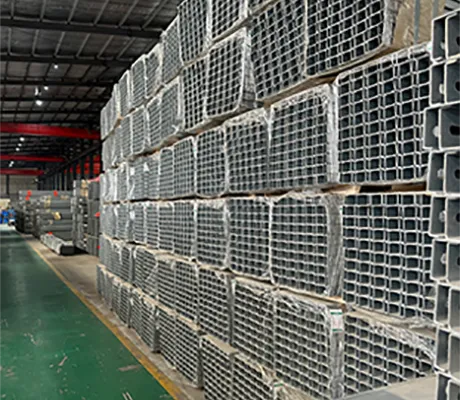

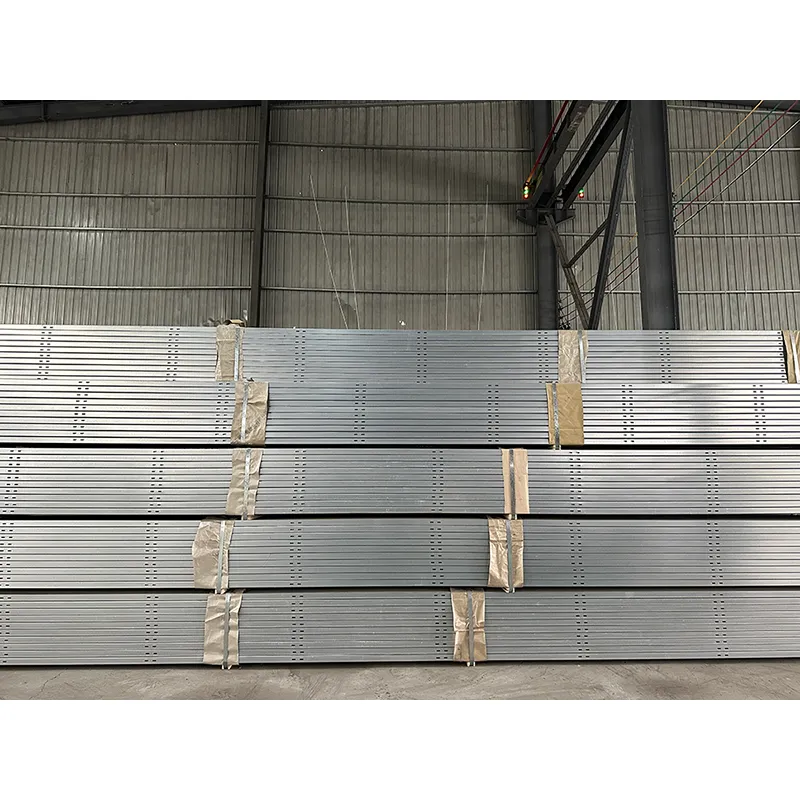

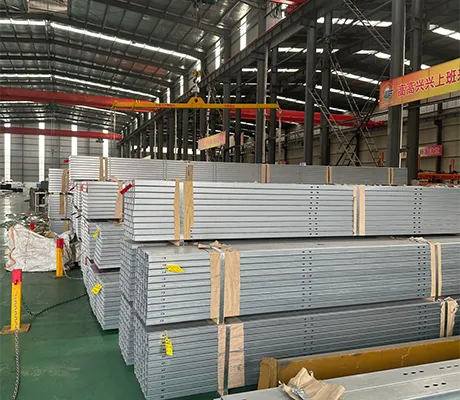

Basstålet kommer frånXintian stål, är rullformad och högfrekvenssvetsad till en enhetlig väggtjocklek, sedan belagd på en kontinuerlig Zn-Al-Mg-linje. Rör kommer raka, gradfria och dimensionellt konsekventa, så besättningen lägger ner tid på att installera istället för att skära om.
3–5×längre till rödrost än HDG
(ISO 9227 saltspray)
(ISO 9227 saltspray)
C3–C5ISO 12944 korrosion
klass täckning
klass täckning
20–219 mmytterdiameter
1,2–6,0 mm vägg
1,2–6,0 mm vägg
60–275 g/m²Zn-Al-Mg-beläggning
vikt, båda sidor
vikt, båda sidor
Specifikationer
BasstålQ235B, Q355B, S235JR, S355JR, SS400
BeläggningZn-6%Al-3%Mg, 60–275 g/m² båda sidor
Ytterdiameter20–219 mm
Väggtjocklek1,2–6,0 mm, tolerans ±10 %
Längd3–12 m, fast längd eller slumpmässigt
SektionsformRund, fyrkantig, rektangulär
SvetsningHögfrekvent svetsad, virvelströmstestning tillval
SlutavslutningVanligt skuren, fasad, stansad, gängad
StandarderEN 10346, EN 10219, GB/T 6728
YtbehandlingKromatpassivering, oljad, anti-fingeravtryck
Varför beläggningen stoppar korrosion vid skadan
En galvaniserad beläggning skyddar stål genom att offra zink. Zn-Al-Mg-beläggningen gör detsamma, men magnesium förändrar vad som bildas vid det skadade området. Magnesium löses först och höjer det lokala pH-värdet; den lösta zinken och aluminiumet fälls sedan ut somtäta, låglösliga föreningarsom tätar det utsatta stålet istället för att låta det rosta.
Det praktiska resultatet: en repa som blir en expanderande rostfläck på galvaniserat rör förblir stabil här.Skär ändarna, borra hål och skruva kontaktytor— de tre platserna som först misslyckas på utomhusstålkonstruktioner — håller genom designlivet utan reparationslack.
Specialtillverkning, från ritning till leverans
Standardlängder och standardhålmönster passar sällan ett riktigt projekt. Vi producerar efter ritning — ytterdiameter, väggtjocklek, längd, beläggningsvikt, hålpositioner, ändfinish och packning bestäms av projektet, inte av en lagerlista. Vårt team stöttar ocksåkonstruktionsstålformerochtillbehör för solcellsmonteringför resten av strukturen.
Skicka ritningen
Ritning, stycklista eller strukturell layout, plus vind- och snöförhållanden på plats.
Ingenjörsgranskning
Belastnings- och korrosionsklass kontrolleras; tillverkningsritning återsänds med mått.
Godkännande
Mått, beläggningsspecifikationer och förpackningsmärken bekräftas skriftligen.
Tillverkning & besiktning
Batch producerad, inspekterad mot godkänd ritning, levererad enligt tidtabell.
Där det är specificerat
Kustnära solcellsanläggningar
Saltdimma och konstant luftfuktighet. Kapade ändar och bulthål förblir rostfria utan bättring. Para ihop det medmarkskruvpålarför stiftelsen.
Platser på hög höjd och hög vind
Stora temperatursvängningar, hög UV och vibrationer vid skruvförband. Beläggningen motstår kritning och sektionen behåller sina mekaniska egenskaper vid låg temperatur.
Solar carportar
Synlig struktur med synliga skurna ändar. Inget ombeläggningssteg på plats håller installationssekvensen kort. Ofta kombinerat medC-kanal stålinramning.
Jordbruksprojekt
Exponering för ammoniak, gödning och damm från fältsidan. Beläggningen håller där standard galvaniserat rör visar tidig kantrost.
Industriell tak PV
Kemisk exponering och begränsad tillgång till underhåll. Att välja en beläggning som inte behöver service är det billigare beslutet över 25 år.
Markmonterade skenor och räfflor
Långa lopp med många hål. Jobbar vid sidan avkallformade ståltränochmonteringsskenor i aluminium.
ZAM vs. varmförzinkad
| Egendom | Varmförzinkad | Zn-Al-Mg (ZAM) |
|---|---|---|
| Skydd vid skärkanter | Zinkoffer; röd rost kan börja vid avskurna ändar i C4–C5 | Mg och Al bildar ett tätt passiveringsskikt vid skadan |
| ISO 9227 tid till rödrost | Baslinje | Typiskt 3–5× vid lika beläggningsvikt |
| Beläggningsvikt för C4–C5 | Högre, för att kompensera för kantsvaghet | Lägre, eftersom beläggningen skyddar sina egna kanter |
| Bättring efter installation | Krävs vid snitt och svetsar | Generellt inte nödvändigt |
| Initial kostnad per ton | Lägre | Något högre |
| Livscykelkostnad, kustnära eller industriella | Högre, på grund av underhållscykler | Lägre, ingen rostbehandling före designlivslängd |
Inspektions- och testrapporter
Varje parti av självläkande ZAM-stålrör levereras med ett brukstestcertifikat som listaruppmätta värden, inte bara specifikationen. Se vårteknik och kvalitetsprocessför den fullständiga kontrollplanen.
- Kemisk sammansättning av basstålet (spektrometer)
- Draghållfasthet, sträckgräns och töjning (GB/T 228.1 eller ASTM A370)
- Ytterdiameter, väggtjocklek, längd och rakhet
- Beläggningsvikt per ytenhet (GB/T 1839 eller ISO 1460)
- Beläggningsvidhäftning (böjtest)
- Svetsintegritet (tillplattning och utvidgningstest; virvelström på begäran)

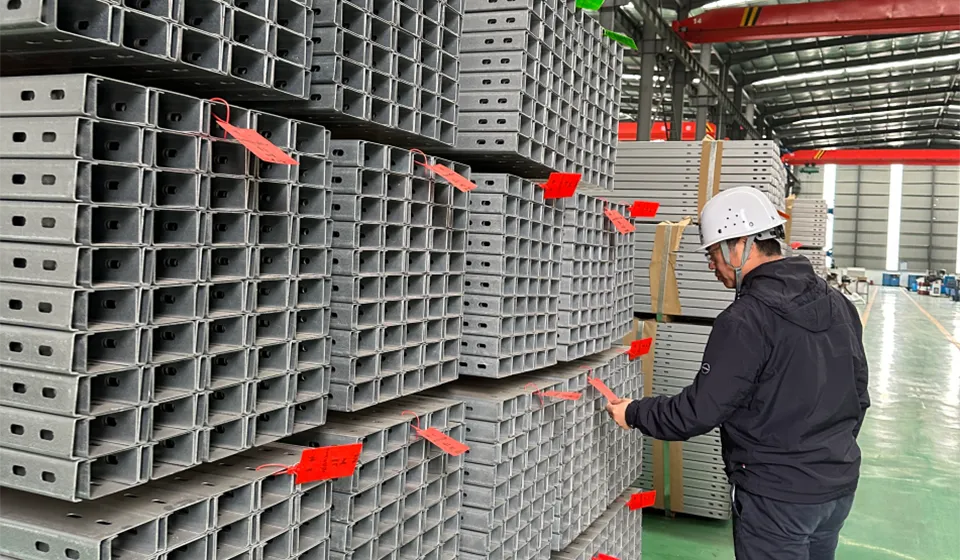

- Visuell och dimensionell kontroll av färdigt rör
De4-stegs processkontroll och 16 inspektionspunkterregistreras per batch. Tredjepartsinspektion av SGS, BV, Intertek eller ditt eget QC-team kan ordnas före leverans, och rapporten ingår i fraktdokumenten.
Certifieringar
De ledningssystem och produktcertifieringar som gäller för detta rör:
- ISO 9001:2015— Kvalitetsledningssystem som omfattar produktion och inspektion
- ISO 14001:2015— Miljöledningssystem

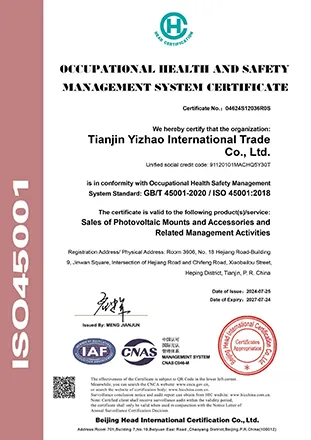

- ISO 45001:2018— Ledningssystem för hälsa och säkerhet på arbetsplatsen
- EN 1090-1— Utförandeklass för stålkonstruktioner som krävs för CE-märkning inom EU
- Byggproduktförordningen (CPR)— Resultatdeklaration tillgänglig för EU-projekt
- SGS Gold Plus-leverantör— oberoende granskad på plats av SGS
Fältresultat
90 MW kustnära solcellsanläggning, Sydostasien
Hög salthalt, kraftigt regn året runt och stark UV. Den ursprungliga galvaniserade strukturen visade lokal rost och avskalning av beläggningen inuti12 månader. Ersättningsstrukturen använde detta rör, och eftertre årunder drift visade de inspekterade sektionerna ingen röd rost vid avskurna ändar, bulthål eller installationsrepor, med beläggningen intakt över skruvförbanden.
Vind-sol hybridprojekt, västra Kina

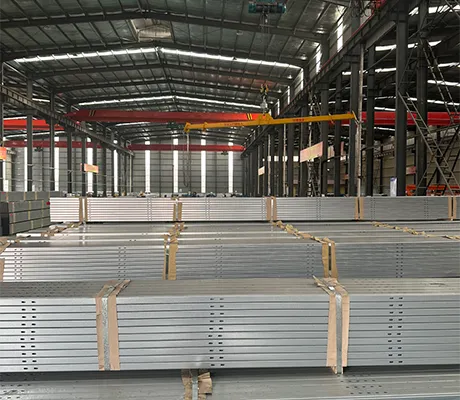

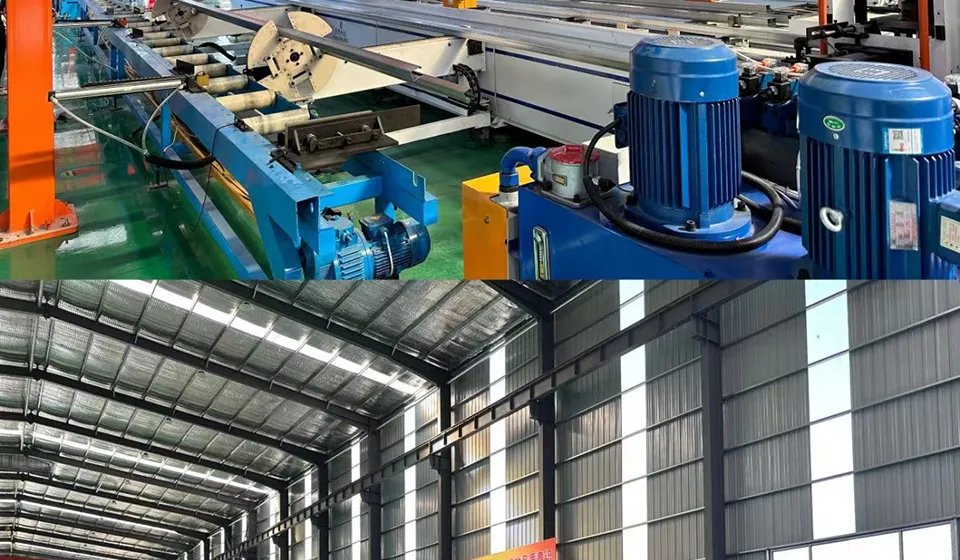

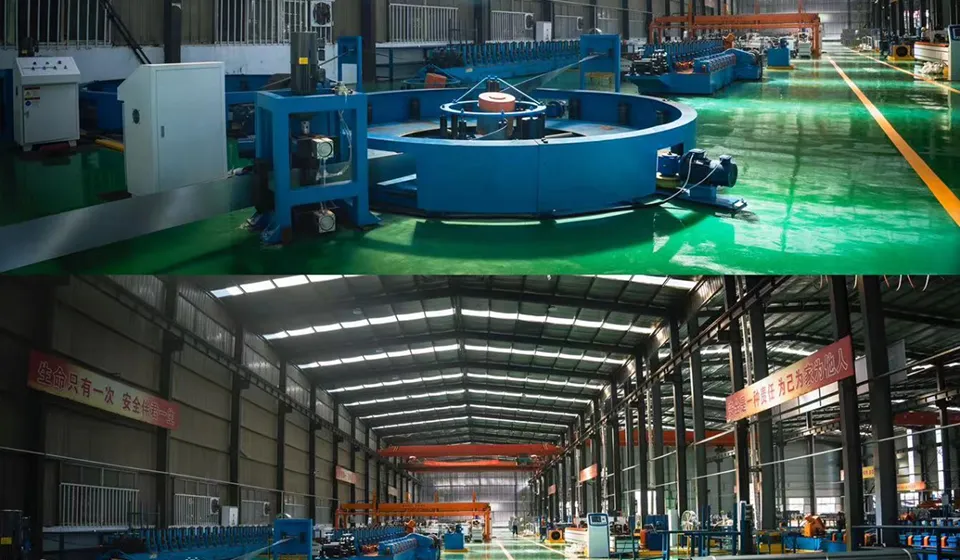

Platstemperaturen går underifrån-30 °Cpå vintern till ovan+35 °Cpå sommaren, med ihållande vind. Röret specificerades eftersom beläggningen håller genom termisk cykling och skruvförband inte utvecklar rost vid kontaktytorna. Vårfabriksutställningtäcker produktionslinjerna bakom dessa partier.
Vanliga frågor
Vad betyder "självläkande" egentligen i denna beläggning?
Den beskriver beteendet hos Zn-Al-Mg-beläggningen vid en repa eller skärkant. När beläggningen är skadad reagerar magnesium och aluminium med fukt och syre för att bilda en tät, låglöslig korrosionsprodukt som täcker det exponerade stålet. Det bromsar, och i de flesta fall stoppar, den korrosion som annars skulle spridas utåt från skadan.
Det är en kemisk egenskap hos själva beläggningen - inte en polymertillsats eller ett täckskikt som slits av.
Hur skiljer det sig från varmförzinkat stålrör?
Varmförzinkning skyddar stål genom zinkoffer. Vid skurna kanter och repor förbrukas zinken och rödrost kan börja om beläggningsvikten inte är tillräckligt hög för miljön. En Zn-Al-Mg-beläggning ger samma offerskydd plus en passiveringseffekt vid skadan.
I neutral saltspraytestning enligt ISO 9227 är tiden för rödrost vanligtvis3–5 gånger längrevid lika beläggningsvikt, varför Självläkande ZAM Stålrör specificeras där strukturen ska nå år 25 utan rostbehandling.
Vilka stålsorter och storlekar finns tillgängliga?
Basstål: Q235B, Q355B, S235JR, S355JR, SS400 eller motsvarande. Ytterdiameter20–219 mm, väggtjocklek1,2–6,0 mm, längd 3–12 m, i runda, kvadratiska och rektangulära sektioner. Beläggningsvikt 60–275 g/m² beroende på platsens korrosionsklass.
Icke-standardiserade storlekar, hålmönster och slutfinish produceras efter ritning.
Kan det skäras, borras och svetsas på plats?
Ja. Det är tillverkat som vilket stålrör som helst. Skärning och borrning exponerar basstålet vid skärytan; Zn-Al-Mg-beläggningen runt snittet skyddar det ansiktet utan en touch-up-beläggning i de flesta C3–C5-miljöer.
Svetsade anslutningar bör få en zinkrik reparationsbeläggning på svetsen och värmepåverkad zon, som på alla belagda stål. En kompatibel reparationsbeläggning kan levereras med beställningen.
Vad är ledtiden för en anpassad beställning?
Standardertorlekar skickas från lager in7–15 dagar. Anpassad diameter, väggtjocklek och hålmönster körs vanligtvis20–35 dagarfrån ritningsgodkännande, beroende på kvantitet och beläggningsspecifikation. För projekt med fast installationsfönster bekräftas produktionsluckan vid beställning och hålls.
Tillhandahåller du testrapporter och tredjepartsinspektion?
Varje försändelse inkluderar ett brukstestcertifikat med faktiska kemiska, mekaniska och beläggningsvärden. Tredjepartsinspektion av SGS, BV, Intertek eller ditt eget QC-team kan ordnas före leverans, och rapporten går in i fraktdokumenten.
Skicka din ritning, få en tillverkningsoffert
Berätta för oss rörstorlek, beläggningsvikt och platskorrosionsklass. Vi svarar med en tillverkningsritning, ett pris och ett bekräftat leveransdatum – inklusive brukstestcertifikatets omfattning.
