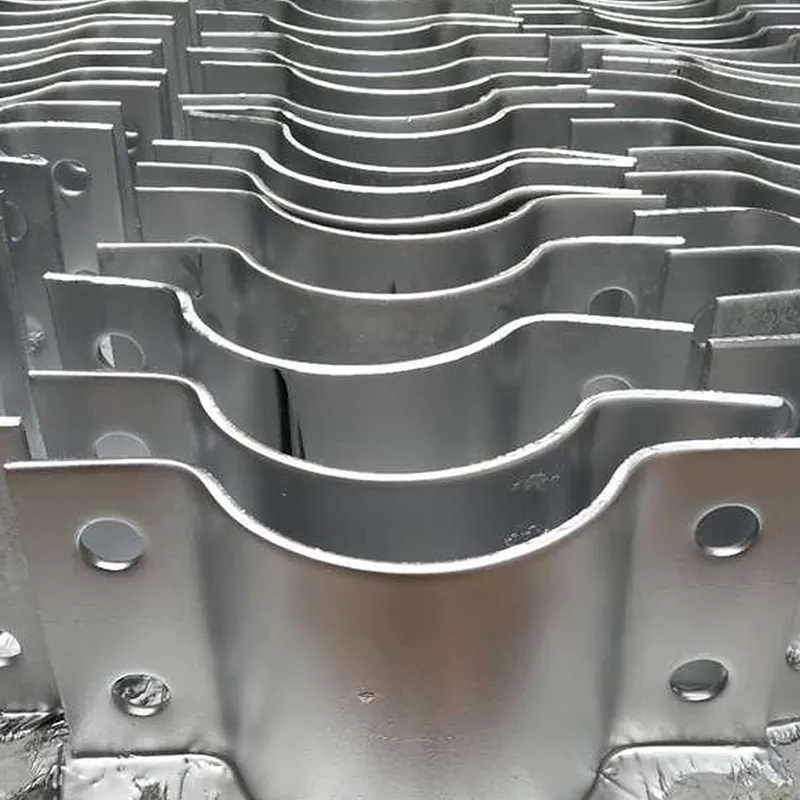

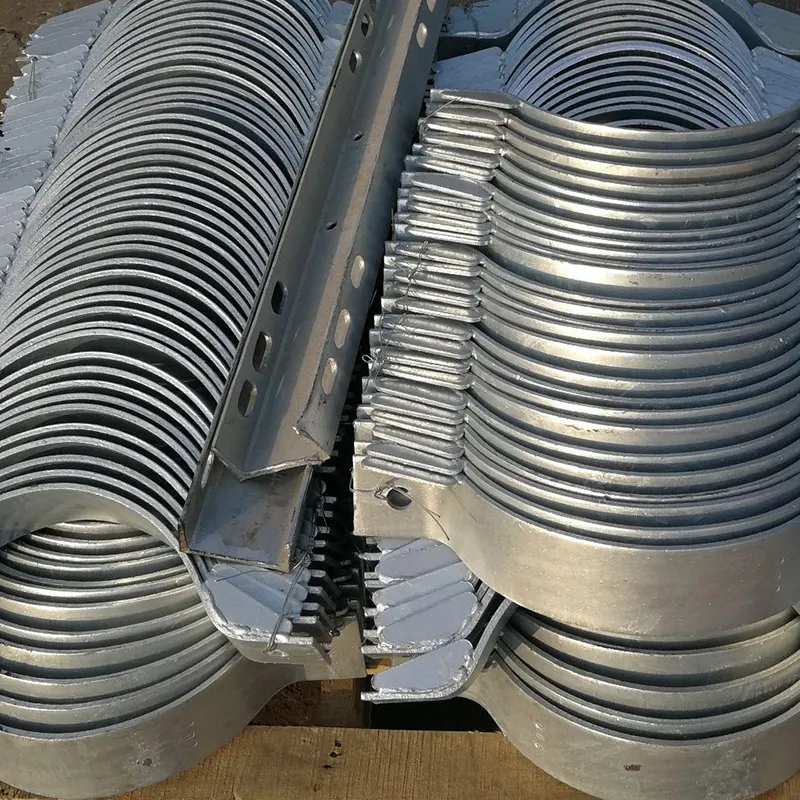

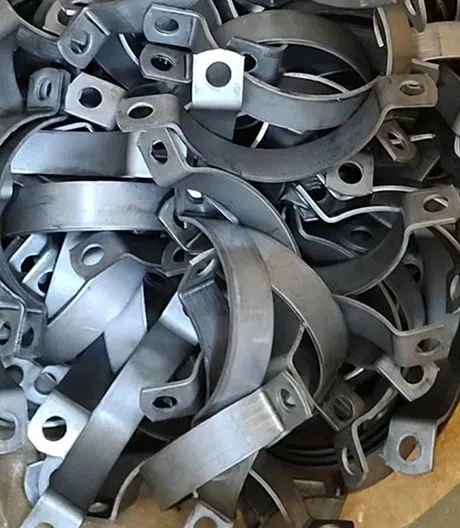

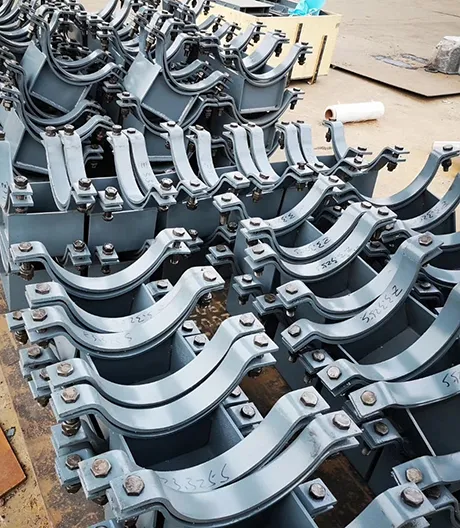

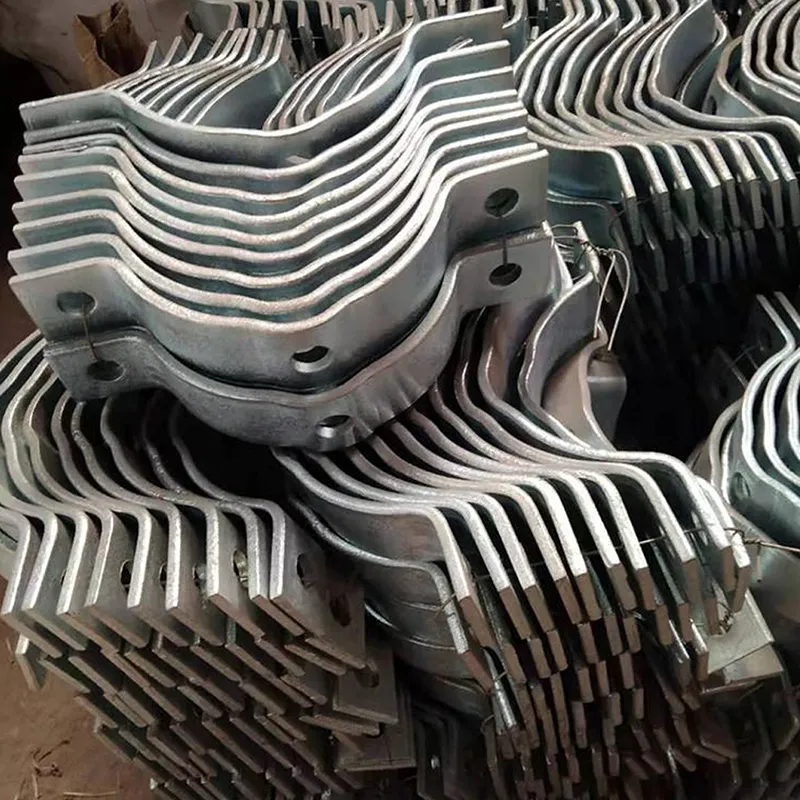

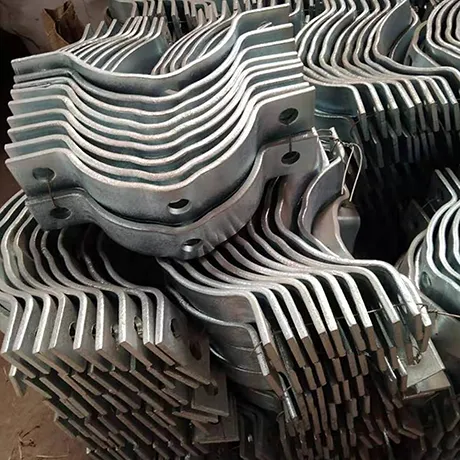

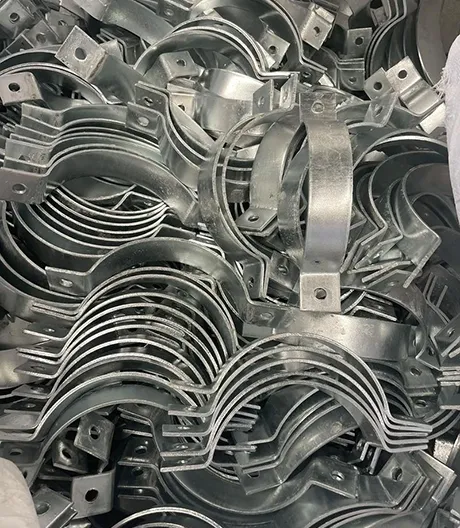

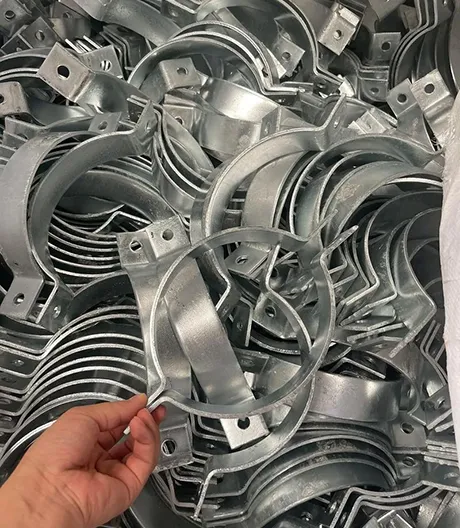

Solar rörfästningsklämma

Solcellsmonteringssystem innehåller inte bara modulstödkomponenter utan också olika hjälpstrukturer, inklusive kabelrör, skyddsrör, jordningsrör och stödrör.

DeSolar rörfästningsklämmaär utformad för att säkert fästa dessa rörformiga komponenter till PV-konsolpelare, balkar och stödramar.

Till skillnad från enkla platta fästplattor omger den bågformade strukturen rörytan och fördelar hållkraften jämnt, vilket minskar risken för rörrörelser orsakade av vindvibrationer, termisk expansion eller långvarig utomhusexponering.

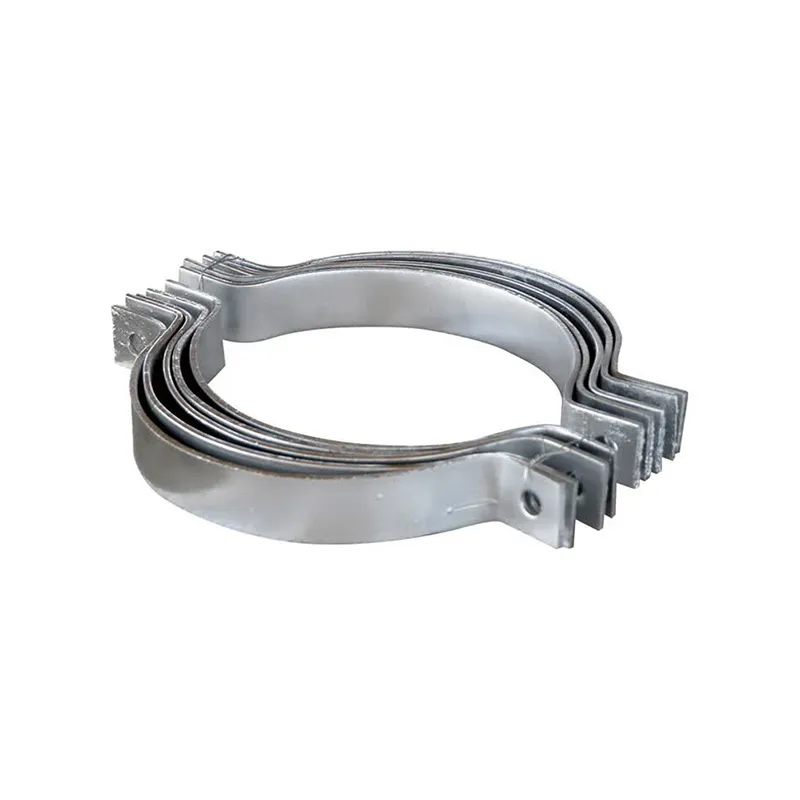

Stabil bygelstruktur för pålitlig rörpositionering

Kärnfunktionen hos en rörfixeringsklämma är inte att bära den huvudsakliga fotovoltaiska belastningen, utan att bibehålla korrekt position för hjälpkomponenter under hela systemets livslängd.

Vår klämma har en integrerad böjd hållarstruktur som ger:

- Jämn periferiell gripkraft

- Stabil rörpositionering

- Minskad vibrationsförskjutning

- Bättre anslutningskonsistens

Denna design hjälper till att förhindra vanliga fältproblem som rörskakning, bultlossning och upprepad justering efter installation.

Materialalternativ för olika projektkrav

Energet Solar tillhandahållerSolar rörfästklämmortillverkad avQ235B och Q355B kolstål.

Q235Berbjuder balanserad styrka och kostnadseffektivitet för allmänna solcellsapplikationer.

Q355Bger högre mekanisk hållfasthet och seghet, vilket gör den lämplig för projekt med starkare vindbelastningar eller högre strukturella krav.

Ytan behandlas medvarmförzinkning, vilket skapar en skyddande zinkbeläggning som förbättrar motståndet mot fukt, oxidation och utomhuskorrosion.

Precisionstillverkning för noggrann montering

För solcellsprojekt måste tusentals små tillbehör bibehålla konsekventa dimensioner för att säkerställa smidig installation.

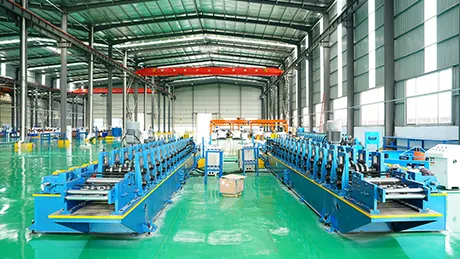

Vår produktionsprocess inkluderar:

- Automatisk stämpling

- Böjning i ett stycke

- CNC-hålpositionering

- Ytbehandlingsbesiktning

Dessa processer säkerställer stabila klämdimensioner, exakt hålavstånd och tillförlitlig passning med olika rörspecifikationer.

Tekniska specifikationer

Produktapplikationer

Kabelrörsfixering

Solar rörfästklämmoranvänds ofta för att säkra kabelskyddsledningar längs PV-monteringsstrukturer, hålla kabelvägar organiserade och minska rörelser orsakade av utomhusvibrationer.

Markmonterade solsystem

I stora solkraftverk hjälper klämmorna till att upprätthålla en stabil positionering av hjälprör och rörformiga komponenter fästa på stödramar.

Solcellssystem på taket

För kommersiella och industriella takprojekt hjälper kompakta fixeringslösningar till att integrera extra rör utan att påverka den övergripande monteringslayouten.

Solar carport strukturer

Klämmorna ger tillförlitlig fixering för ytterligare rörformade komponenter som används i solparkeringskonstruktioner.

Installationsöverväganden

Matcha klämstorlek med rördiameter

Innan installationen, kontrollera att klämmans innerdiameter matchar den faktiska rörets ytterdiameter.

En överdimensionerad klämma kan minska hållningsstabiliteten, medan en underdimensionerad klämma kan skapa överdriven installationsspänning.

Behåll korrekt åtdragningskraft

Bultar ska dras åt jämnt enligt installationskraven.

Överdriven åtdragning kan deformera klämman eller skada rörytan, medan otillräcklig åtdragning kan tillåta rörelse under kontinuerliga vibrationer.

Skydda den galvaniserade ytan

Undvik att skära, borra eller modifiera klämman efter galvanisering, eftersom skadade ytor kan minska korrosionsskyddet.

Produktfördelar

Stabilare än enkla platta fixeringslösningar

Traditionella platta fästdetaljer är huvudsakligen beroende av tryck på en sida, vilket kan resultera i ojämn kraftfördelning.

Vår design i bågstilSolar rörfästningsklämmager omgivande kontakt med rörytan, förbättrar fixeringsstabiliteten och minskar risken för att röret glider.

Bättre hållbarhet utomhus

Jämfört med målade eller elförzinkade klämmor ger varmförzinkad behandling starkare motstånd mot väderexponering, fukt och saltstänk.

Detta gör produkten lämplig för långvariga solcellsapplikationer utomhus.

Flexibel anpassning för olika strukturer

Olika solenergiprojekt kan använda olika rördiametrar, monteringslayouter och installationsmetoder.

Energet Solar stöder anpassning av:

- Klämdiameter

- Tjocklek

- Hålavstånd

- Materialkvalitet

- Ytbehandlingskrav

för att matcha specifika tekniska behov.

Kvalitetssäkring

För att säkerställa stabil produktprestanda implementerar Energet Solar systematisk kvalitetsstyrning genom hela produktionsprocessen.

Vår kvalitetskontroll inkluderar:

- Råvarukontroll och leverantörsverifiering

- Uppföljning av produktionsprocesser

- Inspektion av dimensionsnoggrannhet

- Ytbehandlingsprovning

- Slutlig produktkvalitetsutvärdering

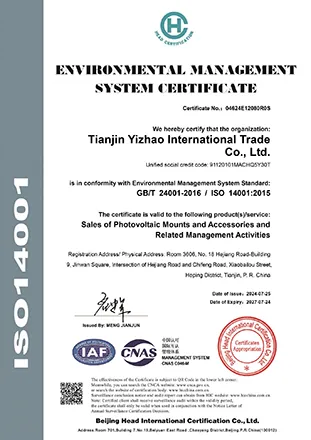

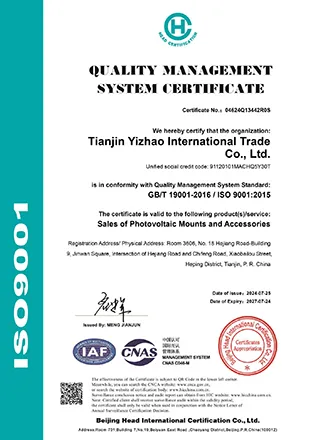

Bolaget har erhållitISO 9001certifiering av kvalitetsledningssystem,ISO 14001certifiering av miljöledningssystem ochISO 45001certifiering av ledningssystem för arbetsmiljö och säkerhet.

För internationella solcellsprojekt kan vi tillhandahålla relevanta inspektionsdokument, materialrapporter och kvalitetsdokument för att stödja kundens projektkrav.

FAQ

Vilka rör kan Solar Pipe Fixing Clamp användas till?

Den är lämplig för hjälprör, kabelrör, runda rör och andra rörformade komponenter installerade på solcellsmonteringskonstruktioner.

Används denna klämma för bärande anslutningar för huvudsolar?

Nej. Den är huvudsakligen utformad för att fästa hjälprör och rörformiga komponenter, medan huvudkonstruktionsanslutningar bör använda särskilda konstruktionsfästen.

Kan klämmans storlek anpassas?

Ja. Klämdiameter, tjocklek, hålavstånd och materialalternativ kan anpassas efter projektets krav.

Är varmförzinkning lämplig för utomhussolprojekt?

Ja. Varmförzinkning ger tillförlitligt korrosionsskydd för långvariga utomhusapplikationer.

Vad är skillnaden mellan Q235B och Q355B klämmor?

Q235B är lämplig för allmänna applikationer, medan Q355B ger högre hållfasthet och rekommenderas för projekt med högre mekaniska krav.
